Download der aktuellen Service Packs zur Version ArCon +2014

ArCon +2014.02

Voraussetzung für dieses Update ist eine installierte Version von ArCon +2014!

Folgende Erweiterungen/Korrekturen sind in dieses Update eingeflossen:

• neue Treppe wurde nicht den 2D-Darstellungen der Variante angepasst
• neue Treppe wurde nicht in neue Variante kopiert
• 2D-Grafik Editor ungenau
• Problem bei Varianten und Einrichtung behoben
• Türdarstellung bei fehlenden Innen/Aussenkante falsch
• Voreinstellungen für Schnitte wurden nicht gespeichert
• mba-Export überarbeitet
• Stützen wurden in 3D nach Änderung der Höhe oder des Typs nicht richtig dargestellt
• Selektion einer Dachterasse bekam in der Architektengerechten Darstellung keinen Rahmen
• geänderte Farben und Linientypen bei Grundstücken wurden nicht gespeichert.
• Darstellung neuer Linientypen unter Dach funktionierte nicht
• Projektmanager erzeugte Fehlermeldung
• Anfasspunkte bei polygonalen Grundstücken fehlten
•  Texte in Folien wurden nach Verschieben und Doppelklick falsch angezeigt
• Wandbearbeitungsfunktionen sind wieder zusätzlich an alter Position
• Aufzugshöhe Einstellung war ohne Funktion
• Platzieren von Fenstern funktionierte nicht, wenn auf Punkte einer Folie gefangen wird
• bei Urgelände/Baugrube anzeigen/ausschalten wird im Schnitt nicht aktualisiert
• Landschaft anzeigen/ausschalten wurde im Schnitt nicht aktualisiert
• Schichttrennlinien Wandaufbau wurden nicht immer korrekt dargestellt
• Schalter/Haken für Liste Varianten unter Ansicht wurde nicht gespeichert
• Türaufschläge und Fensteraufschläge wurden in den anderen Geschossen falsch angezeigt
• Makrotür Zarge einfach erzeugte falsche Übergabe an mba
• Folien als .plt-Dateien wurden nicht mit im Projekt gespeichert
• Probleme bei Projekten mit vielen Höhenpunkten behoben

ArCon2014_patch_02.exe

(Download vom Server elecosoft.de)

ArCon Eleco +2014 Professional - Neuerungen gegenüber Version +2013:

Entdecken Sie die neuen Funktionen und Erweiterungen für ein effektiveres Konstruieren und mehr kreative Freiheit: Übersichtliche Oberfläche für einen schnelleren Zugriff auf die wichtigsten Funktionen, zusätzliche Möglichkeiten für die Wandbearbeitung, perfekte Visualisierungen durch die Korrektur stürzender Linien und vieles mehr.

Dank der Neuerungen und Verbesserungen sparen Sie Zeit und haben mehr kreative Möglichkeiten zur Umsetzung Ihrer Ideen.

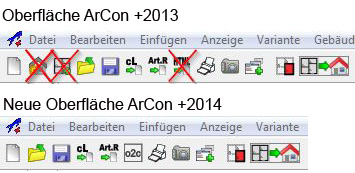

Änderungen an der Oberfläche

In der Version +2014 wurden einige wenige Änderungen an der Oberfläche vorgenommen, um diese übersichtlicher zu gestalten bzw. wenig genutzte Funktionen auszublenden und Platz für wichtigere Funktionen zu schaffen.

Die gewohnten Funktionen können Sie weiterhin über die Pull-down-Menüs aufrufen.

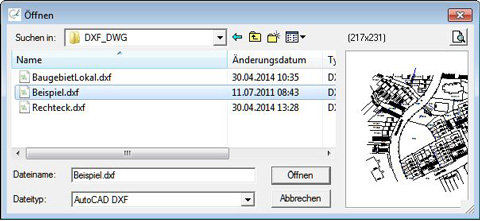

CreativeLines 3.7 (Importieren von DXF- und DWG-Dateien bis AutoCAD 2013 kompatibel)

Mit der in ArCon integrierten Version CreativeLines 3.7 erhalten Sie nun die Möglichkeit, AutoCAD kompatible DXF- und DWG-Dateien bis zur Version 2013 einzulesen und zu bearbeiten. Dies können nun auch Dateien im Gauß-Krüger- bzw. ALKIS-Format sein.

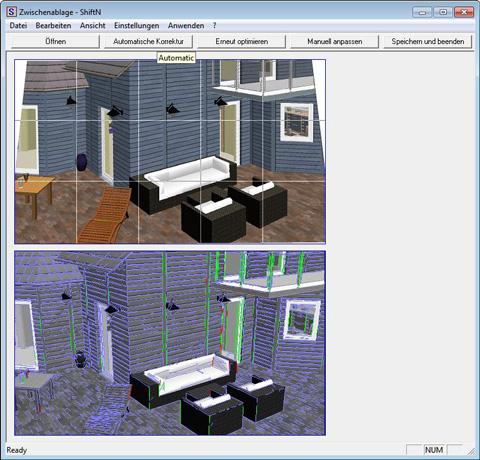

Korrektur stürzender Linien

Sicherlich kennen Sie den Effekt der stürzenden Linien aus dem Bereich der Architekturfotografie. Hierbei werden die Kanten eines Motivs schräg und nicht senkrecht wiedergegeben, da Objekt- und Projektionsfläche nicht parallel zueinander liegen.
Um diesen Effekt bei einer Visualisierung mit ArCon zu vermeiden, muss die Kopfneigung zwingend auf null Grad eingestellt werden. Dies ist aber nicht immer gewünscht. Um den Effekt der stürzenden Linien direkt in ArCon zu vermeiden, haben wir die Ansteuerung der Software ShiftN von Dr. Marcus Hebel in ArCon +2014 integriert. Die Korrektur kann bei der 3D-Ansicht und beim Speichern eines Bildes aufgerufen werden.

Beispiel (Quelle ArConRenderStudio):

Die Korrektur stürzender Linien kann auch im Anschluss an eine Bildberechnung automatisiert oder manuell erfolgen.

Delta-Z für Höhenpunkte

In der Vergangenheit war es sehr mühselig, schon abgesteckte Grundstücke nachträglich mit der korrekten Höhe zu versehen. Mit ArCon +2014 können Sie nun ganz einfach schon abgesteckte Grundstücke mit einem Delta-Z-Wert neu berechnen lassen.

Sie können mit dieser Funktion natürlich auch blitzschnell Situationen mit unterschiedlichen Sockelhöhen verdeutlichen.

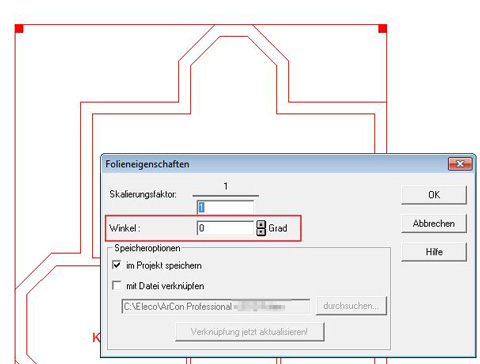

Drehen eingefügter Folien

Auf vielfachen Kundenwunsch haben Sie die Möglichkeit, in ArCon eingefügte Folien nachträglich drehen zu können. Dies ist besonders hilfreich, um orthogonal arbeiten zu können.

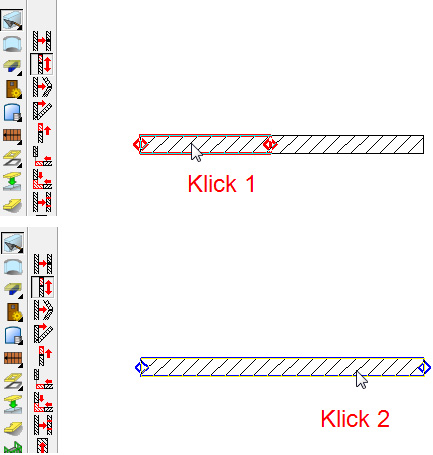

Neue Funktion der Wandbearbeitung: Wände vereinen

In ArCon + 2014 ist eine zusätzliche Wandbearbeitungsfunktion eingeführt worden. Mit der Funktion "Wand vereinen" können Sie zuvor aufgetrennte oder auch zwei sich in einer Flucht befindlichen Wände (auch überlappend) wieder zu einer Wand vereinen. Dies hat nicht nur Vorteile bei der Bearbeitung, sondern hilft Ihnen auch bei z. B. der Massenermittlung.

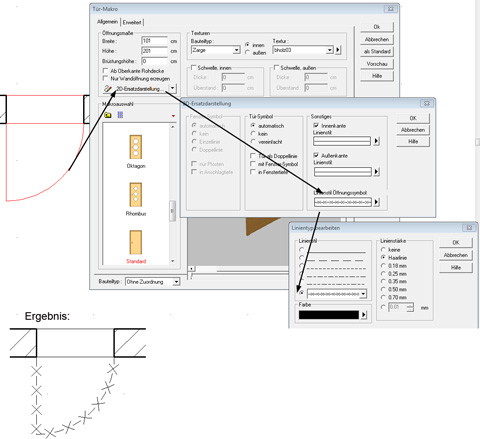

Linienstil für Öffnungssymbol Tür/Fenster individuell anpassbar

Die Darstellung der Tür/Fensteröffnungen kann nun unabhängig von den anderen Liniendarstellungen für die Öffnungen definiert werden.
Um diese Funktionalität auch für Verwaltung von Bauteiltypen und der Variantenplanung nutzbar zu machen, wurde auch diese erweitert.
Durch diese Erweiterung können Sie sich nun z. B. Bauteiltypen definieren, durch deren Darstellung im Plan vermittelt werden soll, dass nur diese Tür oder das Fenster entfernt werden, die Wandöffnung aber nicht verschlossen werden soll.

Weitere wichtige Neuerungen:

• Einfacherer Zugriff auf die jeweilige Variante
• Anpassung der Breite des Pull-down-Menüs
• Verbesserung der österreichischen Vermaßung
• Strg+Shortcut für einige Funktionen nicht unbedingt nötig
• Anzahl Nachkommastellen beim Messen einstellbar
• Getrennte Hintergrundfarbe für Katalog und Vorschau
• Text drehen via rechter Maustaste ein-/ausschaltbar
• Dach und Grundstücke in 3D selektieren
• Automatische Sicherung mit Datum und Uhrzeit

Systemvoraussetzungen:

• Prozessor: möglichst mind. Intel® Core™ i3 oder vergleichbare Prozessoren
• Laufwerk: DVD
• Betriebssystem: mindestens Windows® 7 (kein Windows® RT)
• Microsoft® Word® Vollversion (keine Start-Edition) zur Dokumentenausgabe
• Arbeitsspeicher: mindestens 4 GB
• Freier Festplattenspeicher für ArCon: ca. 20 GB
• Grafikkarte: 32 Bit Farbtiefe bei einer Auflösung von 1280 x 800 Pixel, 3D-fähig
• DirectX/OpenGL 128 MB
• Schnittstellen: USB
