Service-Pack ArCon +2022.02
Voraussetzung für dieses Update ist eine installierte Version von ArCon +2022!
Es wurden folgende Korrekturen und Erweiterungen vorgenommen:
- In seltenen Fällen konnte es vorkommen, dass bei Projekten, die mit einer älteren ArCon-Version begonnen wurden, Schnitte bzw. Ansichten nicht geladen wurden.
- Bei den Knöpfen für die Sichtbarkeit ausgewählter Gebäude / Geschosse wurde beim Druck auf die rechte Maustaste der entsprechende Dialog hinterlegt.
- Das Verschieben von Höhenkoten-Beschriftungen in Ansichten und Schnitten wurde korrigiert.
- Im Designmodus fehlten beim Export von Vektordaten das mba-Format und DXF.
- Der Makromanager lässt sich nun wieder direkt starten (ArCon vorher mit der Option "als Administrator ausführen" starten)
- Aktualisierte Arge – Daten
(exe | 109 MB | 06.04.2022) – Dieser Patch ersetzt alle vorherigen Patches.
Erweiterungen in ArCon Eleco +2022 gegenüber Version 2021:
Windows 11
ArCon Professional +2022 wurde konsequent auf die Komptabilität zu Windows 11 geprüft und erweitert. Oberfläche wechseln
Man kann die Benutzeroberfläche (Icons) nun direkt aus ArCon heraus wechseln

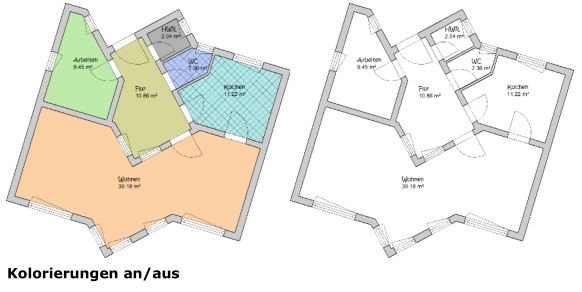

Raumkolorierungen an- und ausschalten
Mit einem neuen Symbol kann man die Raumkolorierugen schnell ein- und ausschalten
Sichtbarkeit von Gebäuden / Geschossen steuern
Rechts neben der Auswahlbox für die Gebäude bzw. für die Geschosse befinden sich drei neue Buttons:
Ein weiterer, neuer Button befindet sich links neben der Auswahlbox für die Gebäude. Mit diesem Button können Sie mit einem Klick alle Gebäude mit allen Geschossen anschalten.
Diese neuen Funktionen ersparen viele Klicks durch verschiedene Menüs und erhöhen somit signifikant die Geschwindigkeit bei der Arbeit mit ArCon.
Erweiterung Wandeingabefunktion

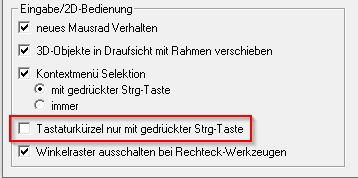

Mit der Tastenkombination "Strg+L" oder einstellbar nur "L" kann man nun bei der Wandeingabe eine Wand autom. verlängern bis zu nächsten Wand. Auch für die bekannte Eingabe "Strg+W" kann man alternativ nur "W" eingeben.

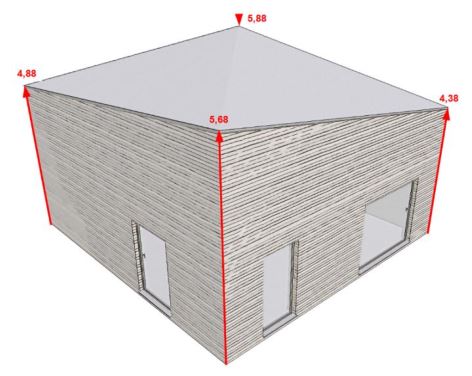

Triangulierte Dächer
Mit der aktualisierten Version des Makros "erweiterte Dachkonstruktion" lassen sich nun ausgefallene Dächer, wie z. B. ein trianguliertes Dach, erzeugen.
Die Vorgehenweise bei dieser Konstruktionsart können Sie dem nachfolgenden Video entnehmen:
Video Trianguliertes Dach
Neuer DWG/DXF Export
Für ArCon +2022 wurde der Export von DWG- bzw. DXF- Dateien grundlegend überarbeitet. Für beide Formate können Sie nun u. a. zwischen den Formaten R12 bis 2018 wählen (2018 liefert internes Format AC1032, das steht für AutoCAD-DWG-Version 2018 bis 2020)
Den DWG/DXF – Export finden Sie im Konstruktionsmodus unter dem Menüpunkt: "Datei/Exportieren als ... DWG/DXF". (Alternativ ist das ArCADia-Export-Modul weiterhin auch Bestandteil von ArCon +2022)

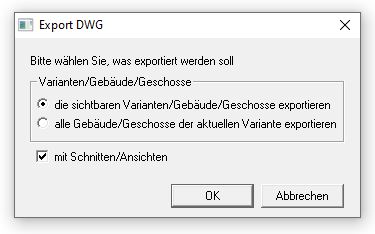

In einer Dialogbox kann man den Umfang der zu exportierenden Daten einschränken:

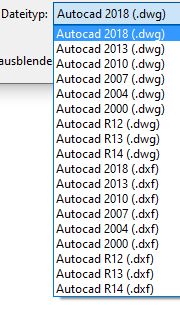

Zum Speichern kann man die gewünschet AutoCAD-Versionen wählen
Export zu CLines und ThouVis

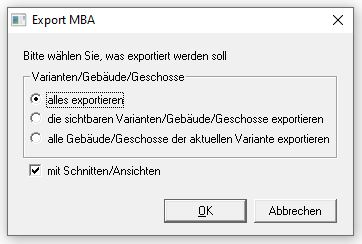

Die Exporte zu CLines und ThouVis wurden, wie im vorherigen Absatz für den DWG/DXF – Export beschrieben, um folgende Dialogbox erweitert:
So kann man auch hier wählen, was übergeben werden soll. Wenn der Übergabeumfang wie bisher erfolgen soll, wählt man "alles exportieren".
ThouVis für ArCon - Ergänzungen gegenüver ArCon +2021
Runde Hilfslinien in ThouVis für ArCon +2022 ermöglichen das Zeichnen einer kreisförmigen Hilfslinie in drei Varianten.
Mit Hilfe der Funktion für „Konzentrische Hilfslinien“ kann zu einem vorhandenen Kreis oder Bogen eine runde Hilfslinie, die den gleichen Mittelpunkt wie der Referenzkreis aber einen abweichenden Radius besitzt, gezeichnet werden. Wahlweise kann der Abstand fest verankert werden.
Die Funktion „Polygonförmig markieren“ kann mehrere Elemente markieren. Sie kommt dann zum Einsatz, wenn das normale Markieren wegen der ungünstigen Lage der zu markierenden Objekte zu umständlich ist.
Der DWG/DXF-Export wurde in „ThouVis für ArCon" komplett überarbeitet, so dass Projekte oder Teilprojekte ohne Umweg in den neuesten Formaten exportiert werden können.
Änderungen und Irrtümer vorbehalten!
Systemvoraussetzungen ArCon +2022:
- Prozessor: mindestens Intel® Core™ i3 oder vergleichbare Prozessoren
- Betriebssystem: Windows® 10 / 11 (kein Windows® RT)
- Microsoft® Word® oder OpenOffice® zur Dokumentenausgabe
- Arbeitsspeicher: mindestens 4 GB
- Freier Festplattenspeicher für ArCon: ca. 20 GB
- Grafikkarte: 32 Bit Farbtiefe bei einer Auflösung von 1280 x 800 Pixel, 3D-fähig
- DirectX/OpenGL 128 MB
- Schnittstellen: USB
Für die Aktualisierung ist ein Internet-Zugang erforderlich.
