Download der aktuellen Service Packs zur Version ArCon +2016
ArCon +2016.04
Voraussetzung für dieses Update ist eine installierte Version von ArCon +2016!
Folgende Erweiterungen/Korrekturen sind in dieses Update eingeflossen:
- Weitere Probleme beim Geschoss „Bodenplatte“ behoben.
- Wohnungsbezeichnungen wurden bei erneutem Aufruf des Projektes nicht korrekt angezeigt.
- Refreshproblem bei qm Angaben von Räumen berichtigt.
- Twinmotion / Artlantis Export überarbeitet.
- Fangen auf bereits verschobene Folien korrigiert.
- MBA-Export von gedrehten Schornsteinen korrigiert.
exe-Datei downloaden und anschließend starten zwecks Installation.
ArCon vor der Installation des Updates natürlich schließen.
26.09.2017
Download der aktuellen Service Packs zur Version ArCon +2016
ArCon +2016.03
Voraussetzung für dieses Update ist eine installierte Version von ArCon +2016!
Folgende Erweiterungen/Korrekturen sind in dieses Update eingeflossen:
- mba-Export der Öffnungshöhen korrigiert.
- Alte Druckoption ist wieder aktivierbar.
- „Als Standard“ bei den Standarddächern korrigiert.
- „Löschen von selektierten Elementen“ löschte diese in allen Geschossen.
- Gedrehte Objekte im K-Modus wurden beim Verschieben in der Ursprungsrichtung dargestellt.
- Probleme in manchen Projekten beim Geschoss „Bodenplatte“ behoben.
- Nach Verschieben einer Wand verschoben sich in anderen Räumen die Raumnamen.
- Auf Achse vermaßen – „als Standard“ korrigiert.
- Durch Änderungen an der 3D-Warehouse Website wurde eine Änderung beim Import notwendig.
ArCon +2016.01
Voraussetzung für dieses Update ist eine installierte Version von ArCon +2016!
Folgende Erweiterungen/Korrekturen sind in dieses Update eingeflossen:
- Der Linienstil von Geländeaussparungen wurde sich nicht gemerkt
- Funktion Gebäude drehen erweitert
- Einige Druckereinstellungen wurden nicht korrekt ermittelt (Netzwerkdrucker)
- Druckereinstellungen werden nun projektbezogen gespeichert (Neue Funktion!)
- Auch Flachdächer wurden mit Höhen beschriftet
- Bei der numerischen Eingabe eines Wandpolygons ist die erste Wand „versprungen“
- Einige Elemente wurden noch in der alten Selektionsfarbe dargestellt
- Funktion Pipette und Farbeimer überabeitet (Größe und Richtung mit Strg-Taste)
- Höhenkotenbeschriftung im Schnitt korrigiert
- Alle Lampen haben sich zum Betrachter orientiert
- Geschnittene Darstellung von Treppen korrigiert
- Geschossassistent hat Daten für Abhängung nicht korrekt übergeben
- Darstellung von Objekten im 3D Draufsicht korrigiert
- Richtungspfeile von Schnittlinien wurden manchmal nicht dargestellt
- Selektion von Maßketten erweitert
- Twinmotion- und Artlantis-Export erweitert
- Refresh-Problem beim Ablegen von Texturen korrigiert
Sie müssen lediglich das oben aufgeführte Update 2016.02 downloaden und installieren. Es beinhaltet die Korrekturen des Updates 2016.01!
Nachfolgend neue Funktionen gegenüber Version +2015:
2D-Objekte immer im richtigen Blickwinkel
Freigestellte Fotoinhalte, sogenannte "Pappen", zum Beispiel von der CD "Werz 3D Outdoor Objects", mussten bisher je nach Blickwinkel des Betrachters gedreht werden.
Wird nun das Objekt ausgerichtet und die Option „automatisch zum Betrachter orientieren“ aktiviert, erscheint das Objekt, egal aus welchem Blickwinkel, immer zum Betrachter orientiert.
Geschossassistent
Anfragen in der Hotline haben immer wieder bestätigt, dass einige Anwender Probleme bei der Definition der Geschosshöhen haben. Bestehen Zweifel, hilft nun der Geschossassistent weiter.
Hier können die bekannten Maße angeklickt bzw. ausgefüllt werden. Die korrekte Geschosshöhe wird automatisch ermittelt (Oberkante Fertigfußboden dieses Geschosses bis Oberkante Fertigfußboden des darüber liegenden Geschosses).
Neue Norm: DIN 277
Im Januar 2016 erschien die neue DIN 277 und ersetzt die Normen: DIN 277-1: 2005-02 und DIN 277-2:2005-02. Neben den neuen Begriffen sind auch neue Rauminfo Vorlagen in ArCon +2016 eingeflossen.

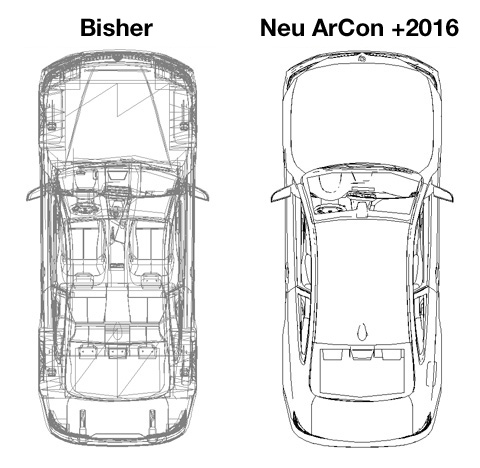

2D Ersatzdarstellung importierter Objekte

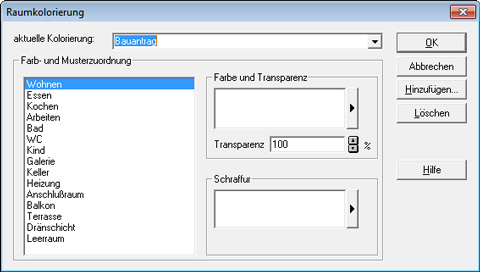

Erweiterung Raumtypen und Raumkolorierung
Mit ArCon +2016 wurden „Raumtypen“ eingeführt. Hier können Sie beliebige Raumnamen definieren. Sie erscheinen zunächst in Zusammenhang mit der Raumbezeichnung und der Definition für die Raumkolorierung.
In der Raumkolorierung kann neben dem Erscheinungsbild in 2D auch zeitgleich das Erscheinungsbild in 3D für die jeweiligen Kolorierungen festgelegt werden. Dies erspart im Idealfall das komplette Texturieren von Wänden, Fußböden und Decken im 3D-Modus.
Einmal die gewünschten Texturen in der Raumkolorierung festgelegt, wird während der Konstruktion schon bei der Auswahl des Raumtyps für den gerade entstandenen Raum die Texturierung automatisch vorgenommen.
Zusätzliche Erweiterungen:
- 2D-Gebäude um Referenzpunkt drehen
- 2D-Gebäude inkl. Grundstücken drehen
- Versetzte schräge Schnitte
- Farbe/ Dicke Schnittlinie
- Eigenschaften übertragen erweitert
- Selektionsmöglichkeiten erweitert
- Selektionsfilter

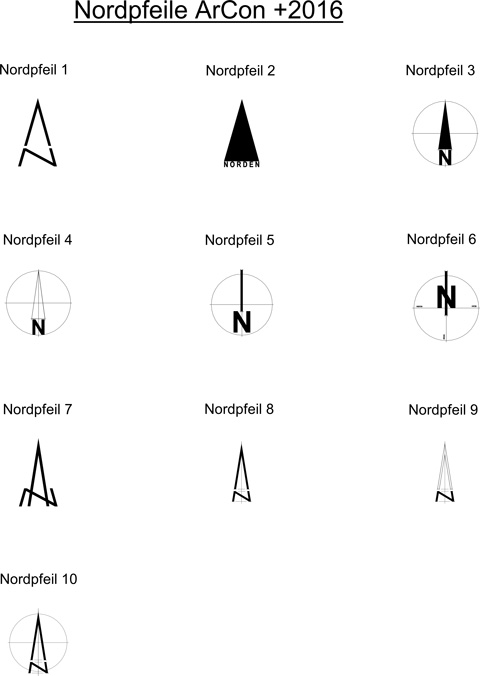

- Wählbare Nordpfeile
- Gruppieren im Konstruktionsmodus
Änderungen und Irrtümer vorbehalten
Systemvoraussetzungen ArCon +2016:
- Prozessor: mindestens Intel® Core™ i3 oder vergleichbare Prozessoren
- Laufwerk: DVD
- Betriebssystem: mindestens Windows® 7 (kein Windows® RT)
- Microsoft® Word® Vollversion (keine Start-Edition) zur Dokumentenausgabe
- Arbeitsspeicher: mindestens 4 GB
- Freier Festplattenspeicher für ArCon: ca. 20 GB
- Grafikkarte: 32 Bit Farbtiefe bei einer Auflösung von 1280 x 800 Pixel, 3D-fähig
- DirectX/OpenGL 128 MB
- Schnittstellen: USB
Für die Update-Funktion ist ein Internet-Zugang erforderlich.
ArCon Eleco +2016 Professional ist hardlockgeschützt (USB-Dongle).
Weitere Informationen mit Bestellmöglichkeiten finden Sie hier: ArCon +2016
Das Erweiterungshandbuch für ArCon Eleco Professional +2016 mit ausführlicher Beschreibung der neuen Funktionen können Sie nachfolgend downloaden:
Erweiterunsghandbuch für ArCon Eleco Professional +2016
