Voraussetzung für dieses Update ist eine installierte Version von ArCon +2018!

Folgende Erweiterungen/Korrekturen sind in dieses Update eingeflossen:

• Bei Schnitten wurde die Dachhaut nicht dargestellt (CLines OK).
• Höhenlinien am Dach wurden nicht mehr automatisch beschriftet.
• Texturieren der Holzkonstruktion per Drag und Drop funktionierte nicht mehr.
• DXF Dateien mit nur einer eingebetteten Grafik funktionierten nicht beim erneuten Öffnen der Datei.

Die wichtigste Änderung betraf allerdings den 3D Warehouse Import:
In letzter Zeit wurden die Intervalle, in den Änderungen an den Websites des 3D-Warehouse vorgenommen wurden, immer kürzer. Bei jeder Änderung funktionierte dann das direkte Einladen in ArCon nicht mehr. Deshalb haben wir uns entschieden, Ihnen stattdessen eine kurze Anleitung, zum manuellen Einladen von 3D-Warehouse Objekten, an die Hand zu geben. Im Patch erscheint ein geänderter Dialog mit der Möglichkeit eine entsprechende Anleitung aufzurufen.

Download ArCon+2018.03

(Server Ense-Soft, Stand 12.10.2018)

Dieses Update beinhaltet das Update 2018.01 und 2018.02.

Voraussetzung für dieses Update ist eine installierte Version von ArCon +2018!

Folgende Erweiterungen/Korrekturen sind in dieses Update eingeflossen:

• Problem beim Öffnen aus der Recent-Liste behoben.
• Problem beim Löschen einer Kolorierung behoben.
• Sicherheitsabfrage beim Beschneiden von Folien eingefügt.
• Gebäude drehen frei: Aktion wurde nicht ausgeführt, wenn „drehen um Referenzpunkt“ ausgeschaltet war.
• Im Dialog Geschoss wurde gerechnet, obwohl UK festhalten aktiviert war.
• Einige Treppen wurden in 3D an der falschen Stelle dargestellt.
• Liste der Raumnamen ergänzt.
• Putzabzüge wurden weder bei Gebäude, Geschoss noch Wohnungsdialog berücksichtigt, wenn bei Optionen „WoFlv DIN 277“ Fertigmaße gewählt war (Rauminfoausgaben waren aber korrekt!).
• Kolorierung zuweisen um die neuen Features der Raumtypen erweitert.
• Position von verschobenen Maßtexten im Schnitt wurden sich nicht gemerkt.
• „Als Standard“ bei Podesten funktionierte nicht korrekt.

Download ArCon+2018.02

(Server Ense-Soft, Stand 02.07.2018)

Diese Update beinhaltet das Update 2018.01.

Es steht ein kostenloses Update für ArCon Eleco +2018 Professional zum Download bereit:

ArCon +2018.01

Voraussetzung für dieses Update ist eine installierte Version von ArCon +2018!
Folgende Erweiterungen/Korrekturen sind in dieses Update eingeflossen:

• Baugrube: Flächenangaben im Dialog zur Baugrube stimmten nicht mit denen in Ausdruck überein.
  (Angabe im Ausdruck war korrekt!).
• PAN im 3D nun unabhängig von der Zoomstufe.
• Problem mit Objekten beim „Planteile numerisch verschieben“ korrigiert.
• Textur bearbeiten 3D verbessert.
• Raumbeschriftungen verschoben sich wieder an Ursprungsposition solange das Projekt noch nicht gespeichert war.
• Bei Auswahl per Rechteck bzw. Eingabe per Rechteck wird das Winkelraster nun temporär ausgeschaltet.
• Winkelraster nun auch bei „Selektion numerisch verschieben“ aktiv.
• Winkelraster nun auch bei „Planteile numerisch verschieben“ aktiv.
• Bemassung Fenster: Bei vorhandenem Anschlag (oben / unten) korrigiert.
• CreativeLines: Darstellung im Detailkatalog korrigiert.
• Ersatzdarstellung von 2D-Bad-Objekten korrigiert

→ ArCon 2018.01 Patch

exe, 57.1 MB, 22/03/18

ArCon schließen.
Patch downloaden und anschließend starten zwecks Installation.

Hinweis:
Es gibt keine Version ArCon Eleco +2017. Die neue Version heißt ArCon Eleco +2018 und wurde im Herbst 2017 fertiggestellt.

ArCon Eleco +2018 Professional - Nachfolgend neue Funktionen gegenüber Version +2016:

Dank zeitsparender Verbesserungen und Erweiterungen haben Sie mehr kreative Möglichkeiten zur Umsetzung Ihrer Planungsideen zur Hand. ArCon +2018 hat sich intensiv den Zeitdieben angenommen. Viele Funktionen lassen sich jetzt direkter bedienen. So kommen Sie mit weniger Klicks schneller zum Erfolg.

Erweiterungen Allgemein

• Der Befehl Datei -> Neu fragt immer zuerst eine Projektbezeichnung ab. Diese Funktion ist einstellbar

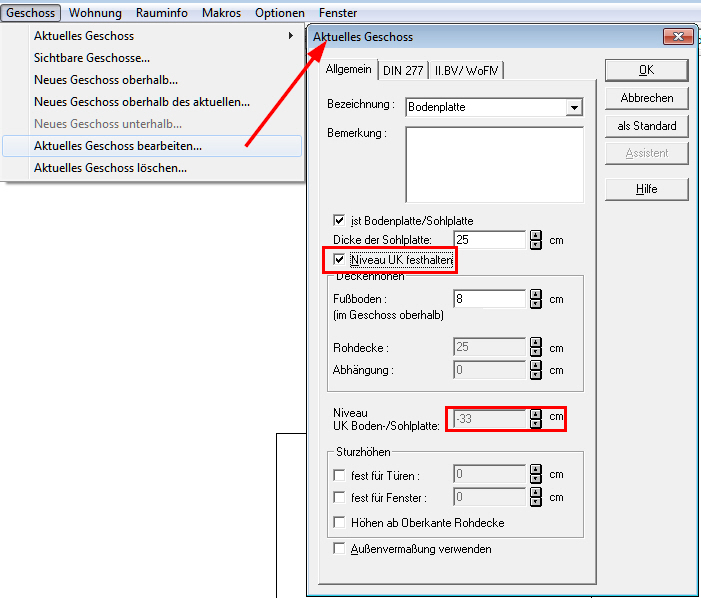

• Beim Geschoss Bodenplatte kann die Unterkante festgehalten werden (Sanierung im Bestand)


• 2D-Ersatzdarstellungen für weitere Objekte implementiert

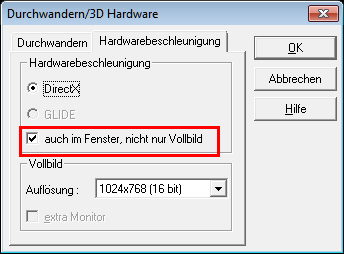

• Einstellungen für 3D-Hardware auch aus dem Konstruktions (2D)-Modus erreichbar (wichtig z.B. für 4K-Monitore)

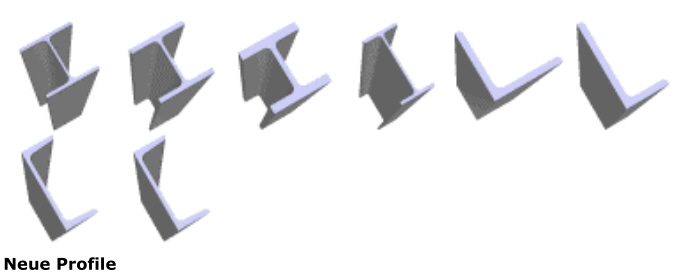

• 188 hochwertig modellierte Stahlprofile


• 668 Texturen für den Innen- und Außenbereich von Gebäuden in überragender Qualität (Verblendmauerwerk, Dach, Schiefer, Schalung, Metall, Pflaster, Steine, Rasen, Beton, Holz, Parkett, Fliesen)

  Beispiel Rollschicht:


Erweiterungen Konstruktions (2D)-Modus

• Pan/Panning mittels mittlerer Maustaste

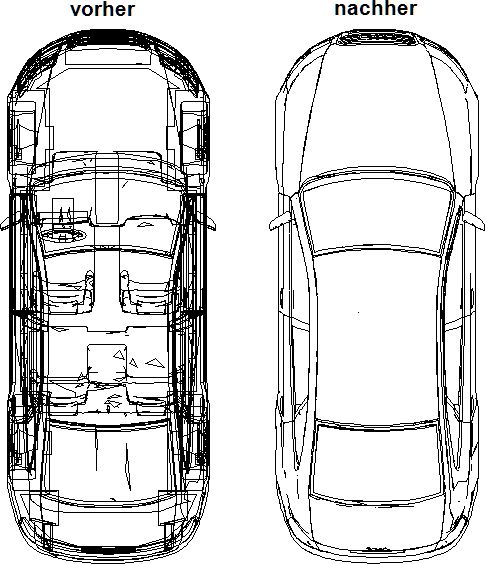

• DXF/DWG-Import für Daten optimiert: Speziell für Daten von Vermessungsämtern
• Interaktives Drehen von DXF/DWG-Folien


• Fangen auf Schnittpunkte von DXF/DWG-Folien: Funktionierte bisher nur auf Endpunkte
• Fangkreuz editierbar: Durchmesser, Liniendicke, und Farbe sind jetzt einstellbar
• Erweitertes Fangen: Das Fangen auf Grundstücksgrenzen, Eckpunkte und Schnittpunkte mit anderen Bauteilen möglich

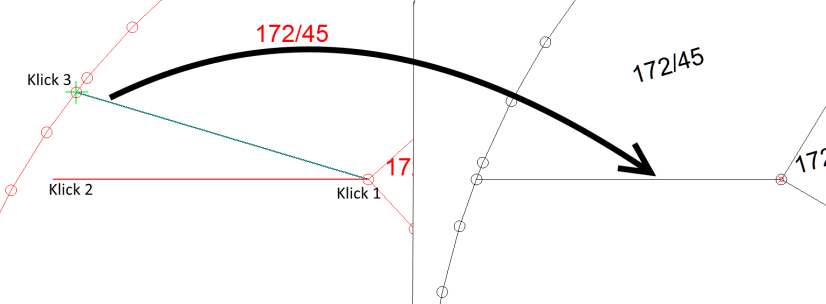

• Grundstücke/ Grundstücksbereiche um einen wählbaren Bezugspunkt drehen

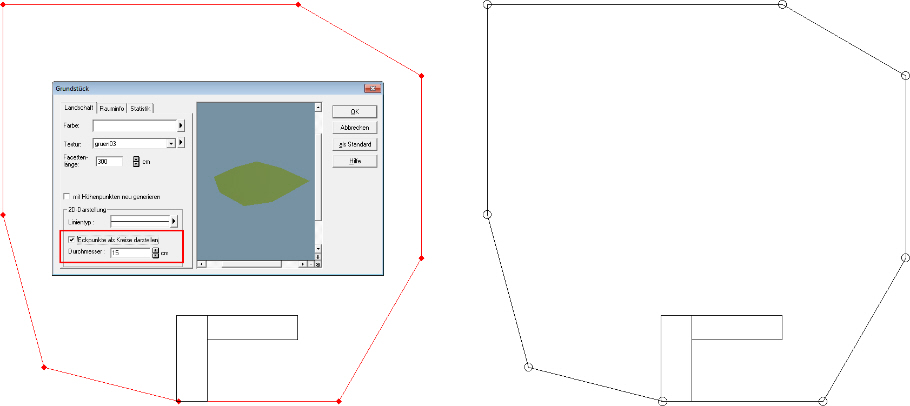

• Grundstückseckpunkte darstellen: Die Darstellung der Grundstückseckpunkte ist jetzt optional als Kreis möglich; Durchmesser, Liniendicke, und Farbe sind einstellbar



• Hilfslinien verschieben: neue Funktion zum Verschieben
• 2D-Darstellung von Bauteilen per Pipette übertragen
• Ortho-Funktion zur schnellen Eingabe rechtwinkliger Bauteile: Jetzt auch unabhängig vom Winkelraster
• Auswahl / Eingabe von Bauteilen per Rechteck-Rahmen optimiert: Das Winkelraster wird temporär ausgeschaltet
• mehrere Höhenpunkte in einem Schritt löschen: z. B. mit Selektionsfilter und dann per Auswahl-Rahmen selektiert, können mehrere Höhenpunkte in einem Funktionsschritt gelöscht werden

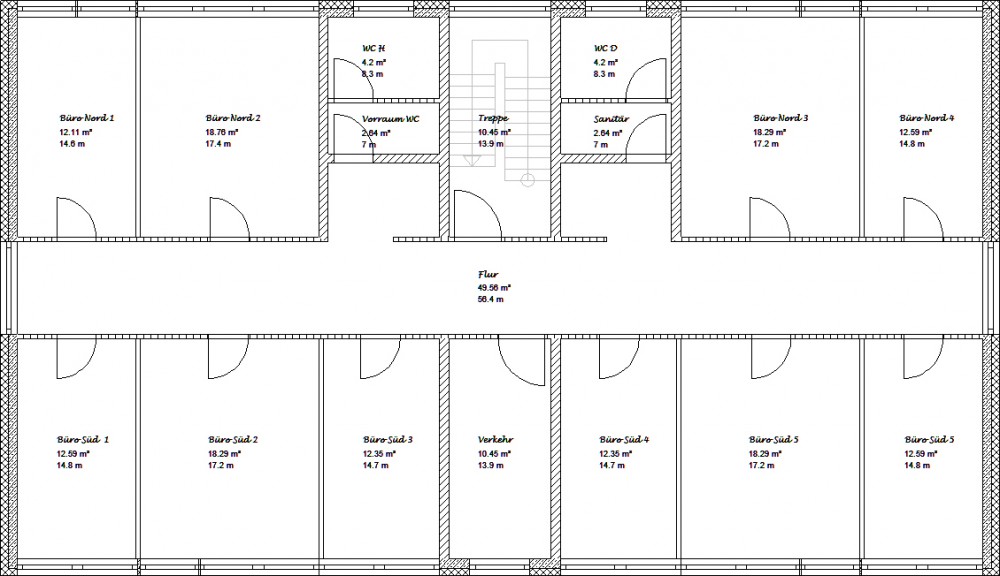

• Eigenschaften übertragen erweitert: Beschriftungs-Optionen von Räumen, z.B. in allen Räumen Umfang und Wohnfläche anzeigen, können jetzt per Eigenschaften übertragen an beliebige andere Räume (bisher jeder Raum einzeln) weitergeleitet werden. Erweiterung auch für einschalige Wände (Füllungen/Linien)

  Hinweis: Mit dieser Funktion können Sie nun praktisch mit zwei Mausklicks komplette Pläne bzgl. Beschriftung/Raumdaten ändern.

Erweiterungen Design (3D)-Modus

• Pan/Panning mittels mittlerer Maustaste

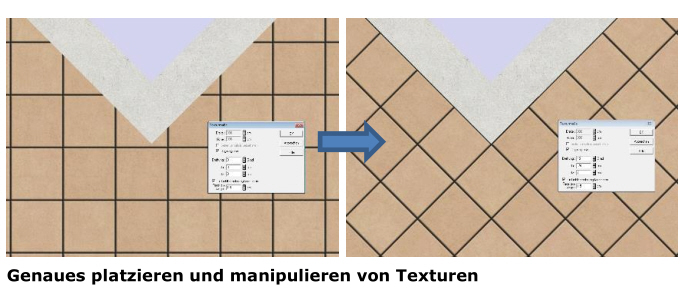

• interaktives Ändern von Texturen: Texturen ändern (Größe, Lage, Drehung) jetzt direkt im 3D Modus

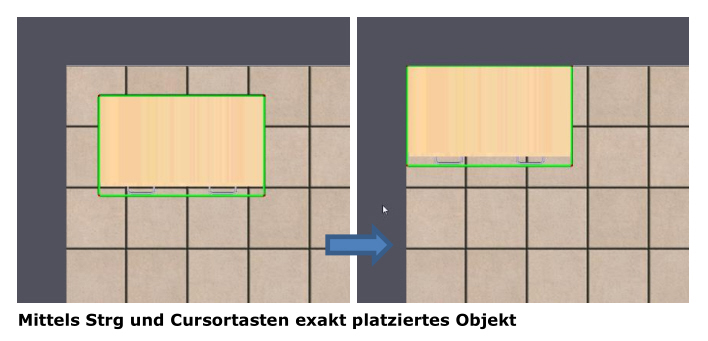

• Objekte im 3D Modus per Cursortasten verschieben

• Die maximale Dateigröße von Hintergrundbildern erhöht: Dies ist eine Anpassung an den aktuellen Digital-Standard



Erweiterungen CreativeLines: jetzt neue Version CreativeLines 3.8Darstellung von Katalog und FarbpaletteBislang mussten der Detailkatalog und die Farbpalette nach jedem Neustart von Creative Lines immer wieder extra eingeschaltetwerden. Dies ist für CLines 3.8 geändert worden. CLines "merkt" sich nun die Einstellung in der die Software vor dem letzten Beenden befunden hat.

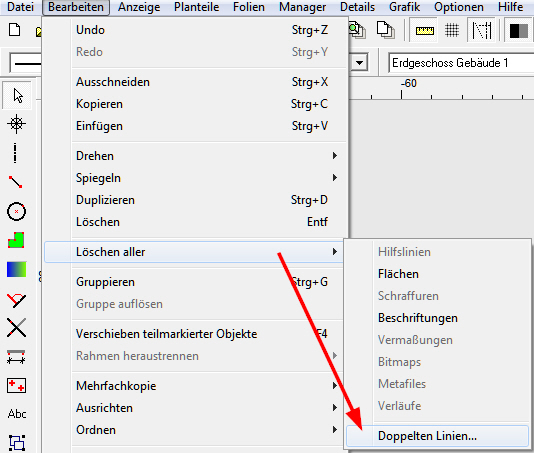

Funktion zum Entfernen doppelter Linien
Beim Löschen doppelter Objekte sucht CLines 3.8 automatisch nach Objekten, die deckungsgleich übereinander liegen und entfernt dabei die Objekte die unter einem anderen Objekt mit identischen Koordinaten liegen.

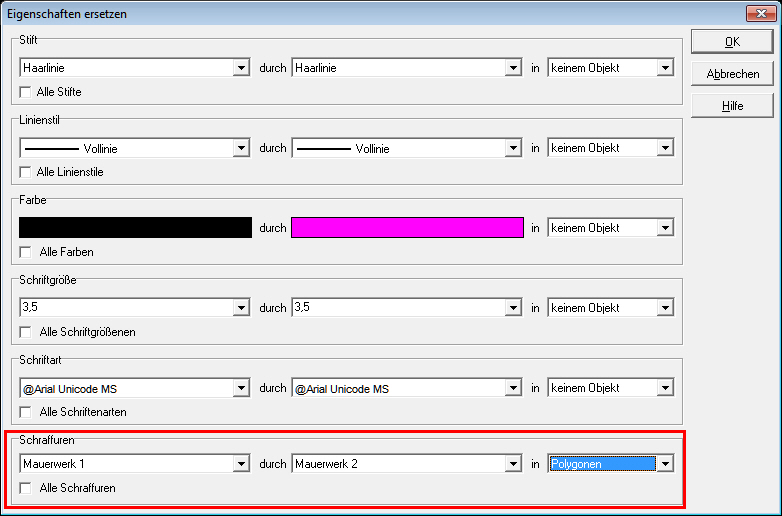

Eigenschaften ersetzen
Für CLines 3.8 wurde die Funktion "Eigenschaften ersetzen" erweitert.

Hiermit können Sie vorhandene Schraffuren durch eine andere Schraffur ersetzen. Außerdem können Sie massiv gefüllte Flächen mit einer Schraffur versehen oder schraffierte Flächen in gefüllt massive Flächen umwandeln.

Druckereinstellungen Projektbezogen speichern
Der für das jeweilige Projekt gewählte Drucker wird nun zusammen mit dem Projekt abgespeichert. Wenn Sie mehrere Drucker besitzen, ist diese Funktion sehr hilfreich, da Sie nun nicht mehr vom jeweiligen Standarddrucker auf den gewünschten Drucker wechseln müssen.

Planteile bzw. Folien sortieren
Beim Erstellen neuer Planteile werden die neuen Planteile stets hinter die bereits vorhandenen Planteile angefügt. Oft möchte man diese automatisch erstellte Reihenfolge nachträglich ändern, hierfür gibt es die Funktion "Planteile sortieren". Analog gibt es die neue Funktion "Folien sortieren"


Anzeige von Transparenzen
Unter dem Menüpunkt Ansicht / Transparenz können Sie nun die Sichtbarkeit von Transparenzen steuern. Mit dieser Funktion können Sie die Darstellung der Transparenz von Objekten ein- und ausschalten. Bei eingeschalteter Funktion werden die entsprechenden Objekte transparent dargestellt, bei ausgeschalteter Funktion erfolgt die Darstellung dagegen wie bei einfarbig gefüllten Objekten ohne Transparenz.
Hinweis: Bei Verzicht auf die transparente Darstellung erhöht sich die Anzeigegeschwindigkeit. Transparenz ist sinnvoll bei Flächen, bei denen Objekte dahinter noch erkennbar sein sollen. Die scheinen dann durch das transparente Objekt hindurch.

Systemvoraussetzungen ArCon +2018:

ArCon Eleco +2018 Professional ist hardlockgeschützt (USB-Dongle).

Für die Lizenz-Aktivierung ist ein Internet-Zugang erforderlich.

Lieferumfang:
- im allg. per E-Mail / Download
- alternativ Lieferung einer DVD Aufpreis € 29,00 zzgl. MWSt.
- vollständiges Handbuch im PDF-Format

Bestellmöglichkeiten finden Sie in unseren Shop: ArCon Eleco +2018

Änderungen und Irrtümer vorbehalten!
