Mit Arcon Evo können bestehende und neu zu planende Grundrisse einfach und schnell erfasst werden. Diverse Konstruktionshilfen und Bauteil-Assistenten unterstützen Sie während der Eingabe. Das 3D-Modell steht automatisch zur Verfügung.
Arcon Evo - die neue ArCon-Generation
Die neue Arcon Generation, Arcon Evo, vereint 2D-/ 3D-CAD und Rendering in einem neu entwickelten Produkt für die professionelle Architekturplanung. Der Planer bedient nur noch ein einziges CAD-Programm und erledigt alle Aufgaben – ob Entwurf, Bauantrag, Ausführung, Lageplan, Entwässerungsgesuch, Planzusammenstellung oder Detailplanung – unter einer komfortabel zu bedienenden Oberfläche. Mit dem 2D/3D CAD-System bearbeiten Planer, Architekten und Bauingenieure Ihre Projekte durchgängig. Dank dem arconWebViewer kann das 3D-Modell der Planung einfach Kunden und Geschäftspartnern geteilt werden. Arcon Evo ist BIM-kompatibel über einen IFC Export.
2D-Konstruktionen einfach erstellen

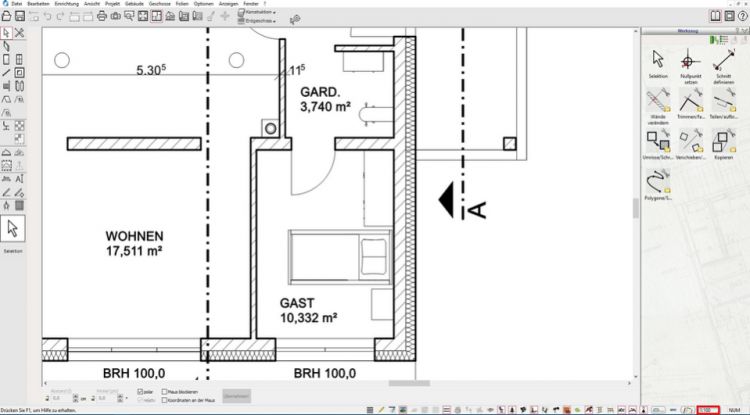

Grundriss planen
- Grundrisse schnell erfassen
- Konstruktionshilfen verfügbar
- 3D-Modell entsteht automatisch
Arcon Evo verwaltet Ihr Projekt in einer konsequenten Folienstruktur, um selbst bei komplizierten Projekten eine übersichtliche Bearbeitung zu ermöglichen. Im 2D/ Konstruktionsmodus und 3D/ Einrichtungsmodus bearbeiten Sie das Modell des Bauwerks, für alle Modi. Im Planteil-Modus werden Ansichten, Schnitte, Detailzeichnungen oder beliebige andere 2D-Zeichnungen erstellt.
In der Planzusammenstellung werden die Ergebnisse aus dem Planteil-Modus zu einem Plan zusammengefügt und mit 2D-Konstruktionselementen, Zeichnungsrahmen, Schriftfeld und Text, zu einem fertigen Plan ergänzt.
Fenster und Türen

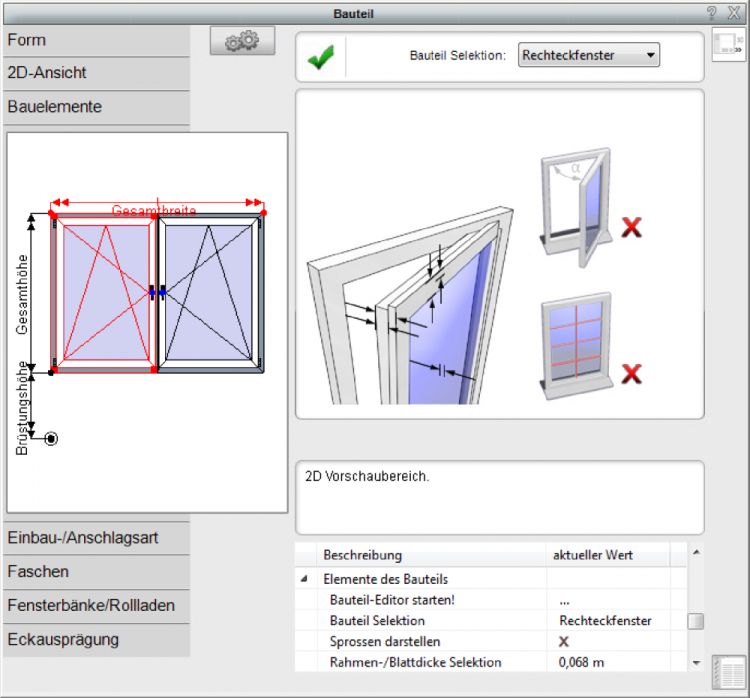

Für Fenster und Türen stellt die Software eine hohe Detailtiefe bereit. Diese können frei mit dem Bauteileditor für Fenster und Türen bearbeitet werden.
• Visuelle Eingabe zahlreicher Parameter
• Bauteil-Designer mit 3D-Vorschau
• Einstellbare Anschlagsvarianten
• Detaillierte 3D-Beschläge
Bei den Fenstern und Türen kann der Anwender zwischen zwei Eingabemöglichkeiten wählen: Die Eingabe über die Öffnungsmaße definiert, wie der Maurer die Öffnung anlegen soll, während die Eingabe über die Fenstermaße das genaue Maß der Fenster/Türen, z. B. für die Bestellung, beschreibt.
Frei editierbare Treppen

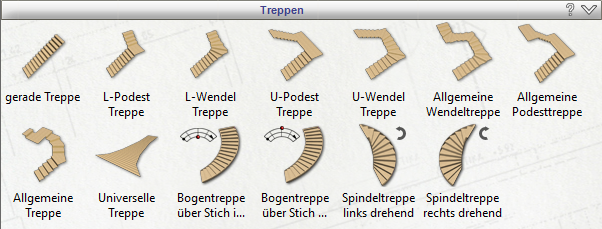

Für die Konstruktion einer Holz- oder Betontreppe lässt sich das Außenpolygon beliebig bearbeiten. Zusätzlich können einzelne Stufen verschoben und verdreht werden. Dies gilt ebenfalls für den An- und Austritt der Treppe.
- Massiv- oder Holztreppen
- Beliebige Treppenpolygone und Lauflinien
- Verschieben/Drehen einzelner Stufen, Setzstufen und Geländer
- Variable Treppenkonstruktion in beide Richtungen (Antritt-Austritt, Austritt-Antritt)
Dachkonstruktionen
Bei der Dachkonstruktion wird der Planer durch einen Dach- und Gauben-Editor mit individuellen Eingabeparametern unterstützt. Mit diesen lassen sich nahezu beliebige Dachformen konstruieren. Verschiedene Dachflächen können vereinigt und getrennte Dächer automatisch verschnitten werden.
• Flexibler Dacheditor mit individuellen Eingabeparametern
• Visueller Gaubeneditor
• Frei wählbare Dachformen
• Automatische Verschneidung mehrerer Dachflächen
Im 3D-Modus arbeiten
Der flexible 3D-Modus unterstützt effizientes und direktes Konstruieren im 3D-Modell.
Online-Maße

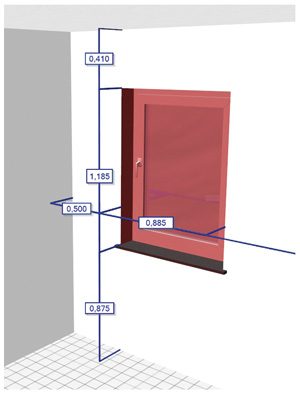

Online-Maße unterstützen den Planer bei der Konstruktion des Gebäudes sowohl im Grundriss als auch im 3D-Modell. Durch einfaches Verändern der angezeigten Objektmaße lässt sich die Position eines Bauteils anpassen. Der Planer kann sich visuell frei im 3D-Modell bewegen und sich die Objektmaße, z. B. mit den Abständen zur nächsten Wand, sichtbar anzeigen lassen.
Erfolgreich präsentieren
Dachziegel werden nicht mehr nur als Textur auf die Dachfläche gelegt, sondern sind dreidimensional dargestellt.

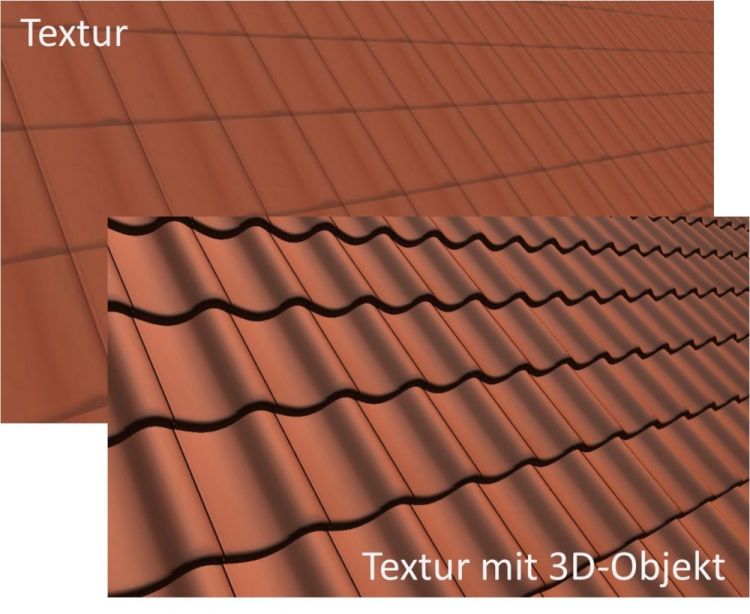

Besonderes Highlight für die Visualisierungen sind die 3D-Texturen. Zoomt der Planer an das Gebäude heran, wechselt die anfängliche 2D-Textur in ein 3D-Element. So lassen sich Fassaden, Verkleidungen oder Dacheindeckungen besonders eindrucksvoll darstellen.
Visualisierungen
• Alle Bauteile detailliert in 3D verändern
• Live-Echtzeitrendering mit Beleuchtung, Schatten und Spiegelung
• Freie Bewegung im 3D-Modell
Planzusammenstellung

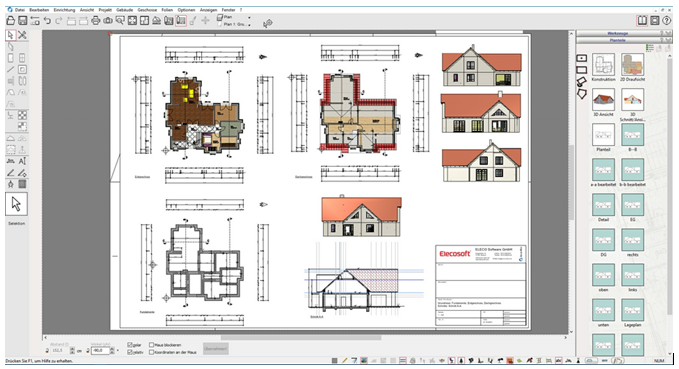

Verschiedene Ansichten der aktuellen Planung können zu Plänen zusammengestellt werden, wie beispielsweise Schnitte, Grundrisse, 3D-Modelle sowie 3D-Draufsichten und 3D-Ansichten aus dem 3D-Modell und die verarbeiteten Schnitte und Ansichten der generierten Planteile.
Pläne und Bestandteile der Projektdatei können zur Wiederverwendung in anderen Projekten exportiert werden. Diverse Konstruktionshilfen und Bauteil-Assistenten unterstützen Sie während der Eingabe. Auf Wunsch unterstützt ein Planassistent Ihre Arbeit.
Reporting Tool (Flächenberchnungen, Kostenschätzung)

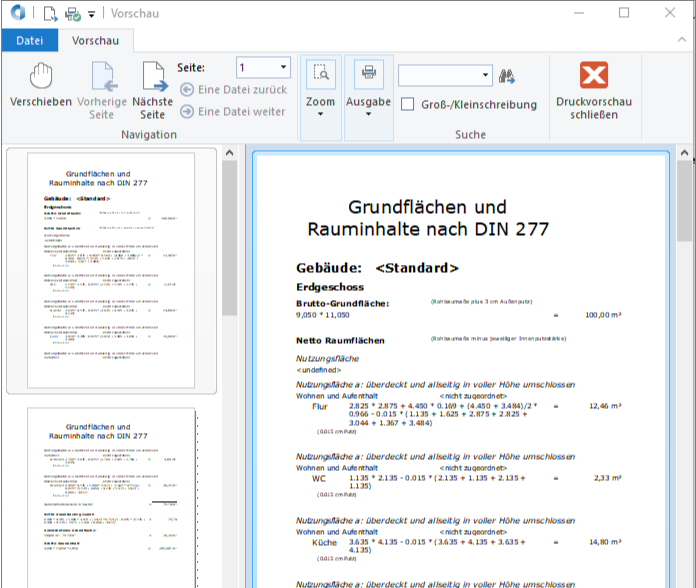

Das in Arcon Evo integrierte Reporting Tool bietet mächtige Berichtsfunktionalitäten und vielfältige Auswertungen. Somit lassen sich professionelle Reports erzeugen, ausgeben und exportieren. Report-Vorlagen können übernommen oder das Design individuell angepasst werden.
- Flächenberechnungen nach
- DIN 277
- II. BV
- WoFlV
- Kostenschätzung DIN 276
- Flächenberechnung und Kostenschätzung
Weitere Arcon Evo-Funktionen
- Neue und leistungsfähige CAD-Funktionen
- Durchgängige Planung in 2D und 3D
- arconWebViewer
- BIM-kompatibel über IFC Export
- Planzusammenstellung und -bearbeitung
- Aktuelle DXF- und DWG-Schnittstellen
- Schnittstellen zu SketchUp, Google Earth
- STL-Export für 3D-Drucker
Systemvoraussetzungen:
- Prozessor: mindestens Intel® Core™ i5 oder vergleichbare Prozessoren
- Betriebssystem: mindestens Windows® 7
- Arbeitsspeicher: mindestens 8 GB
- Freier Festplattenspeicher für Arcon Evo: ca. 36 GB
- Grafikkarte: 3D fähig, aktueller Standard
- Schnittstellen: USB bei Schutz per Hardlock
Hinweis:
Die Entwicklung von Arcon Evo wurde im Jahr 2023 eingestellt.
Stattdessen gibt es nun als Alterbative zu ArCon Professaional die Software ArCon BIM.
Änderungen und Irrtümer vorbehalten
