Neuerungen in ThouVis Arch 12.0

Bearbeitungsfunktionen
• Beim Skalieren lassen sich jetzt auch Null- und Referenzpunkt als Fixpunkt wählen
• Beim Drehen kann die Drehung jetzt auch in Prozent statt in Grad angegeben werden

Dateifunktionen
• Marker können beim Drucken optional ausblendet werden
• DXF-/DWG-Import werden unbekannte Formatvarianten erkannt und es wird eine entsprechende Meldung ausgegeben

Ebenen/Unterebenen
• In den Auswahlfenstern für Ebene- und Unterebenen, sowohl im Hauptfenster, als auch in den Informationsfenstern, lassen sich jetzt deutlich längere Namen darstellen und unterscheiden

Flächenfunktionen
• Beim Erstellen von gefüllten Polygonen lassen sich jetzt auch die bereits definierten Punkte des neuen Polygons fangen.

Werkzeugfunktionen
• In gefüllte Polygone lassen sich echte Öffnungen schneiden


Bemaßungsfunktionen
• Maßzahlen lassen sich mit einer beliebigen Farbe hinterlegen. Die Farbe ist für jedes Maßzahl einzeln wählbar

Auswahlfunktionen
• Bei „Auswahl nach Eigenschaft“ gibt es jetzt die zusätzlichen Optionen „Aktueller Markertyp“ und „Aktueller Hilfsmarkertyp“

Neue Makrobefehle
• Checkarea: prüft, ob ein Punkt innerhalb eines Polygons liegt
• Checkline: prüft, ob ein Punkt auf einer Linie liegt
• Setpagesize: ändert die Größe des aktuellen Blattes
• Setzeropoint: setzt den Nullpunkt auf eine neue Position

Sonstiges
• Anwender von Harzer Statik ab Version 23/03.1 können im dort mitgelieferten SmartCADIng die vorhandenen Ingenieur-Funktionen und Schnittstellen nach ThouVis exportieren, so dass diese Funktionen im ThouVis 12.0 in einer zusätzlichen Werkzeugleiste erscheinen und dort genutzt werden können. Damit haben Sie alle Funktionen beider Programme in einer Software und es entfällt der Wechsel zwischen SmartCADIng und ThouVis Arch.

 Änderungen und Irrtümer vorbehalten

Preisliste

Weitere Informationen mit Bestellmöglichkeit finden Sie hier:

ThouVis Arch 12

Neuerungen in ThouVis Arch 11.5 (Juni 2022)

1. Ein neues Exportmodul für die Formate DXF und DWG ermöglicht den Export in allen DXF- und DWG-Varianten von AutoCAD 14 bis AutoCAD 2018. Der neue Export ermöglicht auch den Export von erweiterten ArCon-Linienstilen.

2. Beim DXF/DWG-import können ArCon-Linienstile importiert werden.

3. Der Import von Punktobjekten bim DXF-DWG-Import ist jetzt optional.

4. Eingebundenen Bitmaps lassen sich über das Kontextmenü wieder als JPG-Datei speichern. Damit ist es zum Beispiel möglich Texturdateien farblich zu bearbeiten, ohne auf ein externes Drittprogramm zurückgreifen zu müssen.

5. Bei Blättern im Hochformat sind jetzt die Faltmarken am oberen Blattrand gespiegelt.

6. Bei Blättern im Hochformat kann die Option „Heftrand links“ gewählt werden mit entsprechend angepassten Faltmarken

7. Beim Import von Bemaßungen aus ArCon ab Version 2020 mit versetzten Messpunkten wird jetzt die korrekte Maßzahl angezeigt.

8. Verbesserter Ebenenmanager: die Unterebenen sind nun einklappbar für eine kürzere Liste, jeweils für alle Ebenen einzeln steuerbar oder insgesamt.

9. Es gibt eine neue Architekturfunktion zur einfachen Erstellung von Dämmungen.



10. Neue Auswahlfunktion „Auswahl aller Dämmungen“

11. Bei „Gruppe auswählen“ kann jetzt gewählt werden, dass wenn eine Gruppe mehrfach in der Zeichnung vorhanden ist, nur ein Exemplar der Gruppe markiert wird.

12. Auswahl nach Eigenschaft wurde um die Variante Länge erweitert. Es lassen sich Linien markieren die entweder kürzer, länger oder gleich lang gegenüber dem eingegebenen Referenzwert sind.

13. In den Infofenstern für Polygone und Splines werden jetzt auch die Koordinaten der Punkte angezeigt und können geändert werden.

14. Neuer Makrobefehl movesymbol ermöglicht das sichtbare Verschieben eines Symbols oder einer Gruppe während des Makroablaufs inkl. der Möglichkeit das verschobene Objekt zu drehen und/oder zu skalieren.

 Änderungen und Irrtümer vorbehalten

Unterschiede ThouVis Arch 11.5 gegenüber ThouVis für ArCon 2022

ThouVis 11.5 Arch enthält alle Funktionen von "ThouVis für ArCon" 2022 und zusätzlich:

Dateifunktionen
1. Import von DXF- und DWG-Dateien als Bild
2. PDF-Export
3. Ansichten drucken

Ebenenfunktionen
1. Duplizieren auf alle Ebenen/Unterebenen
2. Im Ebenenmanager lassen sich die Unterebenen einklappen

Bearbeitungsfunktionen
1. Gruppe auflösen incl. Untergruppen
2. Farben bearbeiten
3. Fixierung temporär aufheben
4. Auswahl nach Eigenschaft
5. Skalieren von Polygonen über Flächeninhalt
6. In den Infofenstern von Polygonen und Splines werden die Koordinaten der
Definitionspunkte angezeigt und können editiert werden.

Zeichenfunktionen
1. Flächen Füllen mit Texturen
2. Pixelbasiertes Flächenfüllen
3. Unterschiedliche Linienenden
4. Freihandlinie
5. Freihandfläche

Bitmapfunktionen
1. Bitmap Polygonal oder rund beschneiden
2. Bitmapinhalt maskieren
3. Alphatransparenz bei Bitmaps
4. Eingebundene Bitmaps lassen sich als JPG-Datei exportieren

Symbolfunktionen
1. Symbolkonverter für Symbole aus Drittprogrammen
2. Symbole lassen sich mit Zusatzinformationen versehen (Material, Preis, Gewicht etc.)

Textfunktionen
1. Fließtext oben oder links an Linie ausgerichtet
2. Hinweistext
3. Hinweispfeil mit Koordinaten
4. Text mit Farbe hinterlegen
5. Text wiederholen

Bemaßungsfunktionen
1. Streckenmessen mit manueller Höheneingabe
2. Maßkette senkrecht zur Referenzlinie
3. Automatische Maßkette
4. Mehrfachbemaßung
5. Strecken messen ohne Maßlinie
6. Bogenlänge messen
7. Maßpfeile für Länge, Radius oder Durchmesser
8. Winkelbemaßung mit Bogen
9. Flächen messe
10. Maße addieren

Architekturfunktionen
1. Einzelne Wand
2. Wandzug
3. Wandschlitz
4. Wandnische
5. Tür links oder recht angeschlagen
6. Fenster
7. Dämmung

Erweiterbarkeit
1. Funktionserweiterung durch Plugins
2. Verfügbarkeit von Plugins für Bewehrungsplanung, Stahlbau und Holzbau
3. Integrierte Entwicklungsumgebung für eigene Erweiterungen

Sonstiges
1. Ansicht Mittelpunktmarkierung
2. Farbverläufe im HLS-System
3. Es lasse sich innerhalb der Zeichnung mehrere Blätter definieren und verwenden

Änderungen und Irrtümer vorbehalten

Es steht ein Update für ThouVis Arch XI (11) zur Verfügung.

Sie können das Update Version 11.01 nachfolgend downloaden:

TV_XI_Arch_update.exe

Nach dem Download die Datei mittels Doppelklick starten.

Voraussetzung ist eine installierte Version ThouVis Arch XI.

Juni 2021

neue Version Mai 2021

Übersicht der neuen Funktionen (PDF)

Preisliste ThouVis Arch XI (11) (PDF)

Ausführliche Informationen mit Bestellmöglichkeit finden Sie hier:

ThouVis Arch

Es steht ein Update für ThouVis Arch X (10) zur Verfügung.

Sie können das Update Version 10.01 nachfolgend downloaden:

ThouVisArch10_01_Update_Setup.exe

Nach dem Download die Datei mittels Doppelklick starten.

Die neue Version ThouVis Arch X (10.0) ist fertiggestellt!

Liste der neuen Funktionen in der Version 10.0

1. ThouVis enthält jetzt einen eigenen PDF-Export, dieser bietet insbesondere bei Zeichnungen,die transparente Objekte enthalten, eine deutlich bessere Qualität als die bisherige Ausgabeüber PDF-Druckertreiber. Außerdem lassen sich Blätter unterschiedlicher Größe in einer PDF-Datei kombinieren. Es lassen sich wahlweise „Blätter“ oder „Ansichten“ in die PDF-Dateiexportieren.

2. Der Dialog „Ansichten drucken“ wurde optisch an den „PDF-Export-Dialog“ angepasst.

3. Beim Laden oder Importieren von MBA-Dateien werden die Projektdaten (Schriftfeld) aus ArCon übernommen (erfordert ArCon ab Version 2020)

4. Die (bisher überlange) Liste der angezeigten Linienstile lässt sich jetzt individuell anpassen, sodass nur noch die Linienstile in der Liste angezeigt werden, die man tatsächlich benutzt.

5. Maßhilfslinien können, statt wie bisher eine fixe Länge zu haben, auch optional immer bis zumMesspunkt verlaufen.

6. Sichtbar geschaltete Ränder von ausgeblendeten Flächenobjekten lassen sich jetzt fangenund markieren

7. Beim Befasen kann jetzt zwischen Fasenlänge (alt) und Abstand zum Schnittpunkt (neu)gewählt werden.

8. Die neue Funktion „Text wiederholen“ fügt den letzten Text aus dem Editor auf Mausklickerneut in die Zeichnung ein (auch mehrfach). Es kann zwischen Einfügepunkt „oben“ und„unten“ gewählt werden

9. Die Funktionen Verschieben, Skalieren und Drehen haben jetzt einen zusätzlichen Schalter,der die zuletzt verwendeten Werte auf Knopfdruck restauriert, so dass bei mehrfacherAnwendung mit den gleichen Werten diese nicht jedes mal erneut eingegeben werdenmüssen.

10. In der Makrosprache sind neben den bisherigen statischen Dialogen (Makro öffnet einenDialog, der Anwender macht dort Eingaben und schließt danach den Dialog, Makro wertetdann die Eingaben aus) jetzt auch „Livedialoge“ möglich, die direkt auf Benutzereingabenreagieren. In den Livedialogen lassen dich direkt Rechenergebnisse, Vorschauen oderähnliches anzeigen.

11. Zusätzlich zu den Befehlen für die Livedialoge gibt es eine Reihe weiterer neuer Befehle inder Makrosprache

12. Die Speicherverwaltung für Bitmaps mit Alphatransparenz wurde verbessert, dieDruckausgabe dieser Objekte wurde deutlich beschleunigt.

13. Es wird eine neue Symbolbibliothek aus dem Hause Dobner im Lieferumfang sein:

Preisliste ThouVis Arch 10.0 (PDF)

Ausführliche Informationen mit Bestellmöglichkeit finden Sie hier:

ThouVis Arch

Änderungen und Irrtümer vorbehalten

ThouVis Arch ist das moderne Werkzeug für Architekten, Planer, Hausverwalter, Makler und Bauzeichner zum komfortablen Erstellen, Bearbeiten und Ausgeben von architektengerechten Plänen und kreativen Layouts.

Leistungsfähige CAD-Funktionen in Kombination mit den gestalterischen Möglichkeiten eines Grafikprogramms ermöglichen Ihnen professionelle Ergebnisse mit individueller Note.

Mit direkter Schnittstelle zu ArCon (über das mba-Austauschformat).

ThouVis 7.5 Arch bietet Ihnen den vollständigen Funktionsumfang von CreativeLines 3.7
und darüber hinaus noch über 200 zusätzliche Funktionen:

• Zusätzliche Markierfunktionen: Polygonförmig Markieren, Markieren von Objekten die nur teilweise im Rahmen liegen, Auswahl erweitern, Auswahl aller nachObjekttyp, Auswahl nach Objekteigenschaft
• Komfortables numerisches Verschieben, Skalieren, Drehen und Spiegeln
• Polygone lassen sich über Flächeninhalt skalieren, optional kann dabei die gesamte Ebene oder Zeichnung entsprechend skaliert werden. Damit lassen sich Vorlagen auf die richtige Größe bringen, von denen nur die Größe einer Referenzfläche (z.B. ein Grundstück) bekannt ist.
• Bei Ändern einer Linie über die Linieninformation lassen sich die durchgeführten Operationen (Drehen, Skalieren, Verschieben) optional auf auch mit der gesamten Ebene oder Zeichnung durchführen.
• Paralleldrehen zum schnellen Ausrichten an schrägen Kanten
• Eigenschaften ersetzen kann auch Schraffuren ersetzen
• Winkelhalbierende, runde und konzentrische Hilfslinien
• Zusätzliche Zeichenfunktionen z.B.: Kreis durch zwei Punkte, Vieleck, Spline durch Definitionspunkte
• Funktionen zum freihändigen Malen
• Selbstdefinierbare komplexe Linienmuster
• Linien lassen sich mit 20 verschiedenen Endstücken in 5 Größen versehen.
• Zusätzliche Flächenfunktionen
• Flächenobjekte lassen sich bei der Erstellung optional automatisch in den Hintergrund setzen
• Objektfüllung mit Texturen
• Pixelbasierte Flächenfüllfunktion für komplexe Flächen, auch zur Abschätzung von Flächeninhalten geeignet.
• Farbverlauf über regelmäßiges Vieleck und über zwei Polygone
• Zusätzliche Konstruktions- und Werkzeugfunktionen
• Architekturmodus zum Zeichnen von Wänden mit automatischer Verschneidefunktion, Fenstern, Türen, Wandnischen und Wandschlitzen. Die
• Wandfunktionen arbeiten optional mit Mauernennmaßen
• Leistungsfähigere Textfunktion mit speziellen Texteffekten, Hoch- und Tiefschrift und farbigem Hintergrund
• Text links oder oben an Linie ausrichten
• Zusätzliche Platzhalter in der Textfunktion
• Stark erweiterte Einstellmöglichkeiten bei der Bemaßung, Verwaltung von Bemaßungsprofilen
• Bemaßung mit optionaler Höhenangabe, Mehrfachbemaßung, Pfeilbemaßungen für kleine Objekte, Kotenbemaßungen, Bemaßung von Bogenlängen, Winkelbemaßung mit Bogen und vollautomatische Maßketten
• Maße addieren (Zur Prüfung des Gesamtmaßes)
• Flächenmessen mit optionalem Putzabzug
• Freies Drehen von Bitmaps und Metafiles
• Bitmaps mit transparentem Hintergrund oder Alphatransparenz
• Bitmaps einpassen und beschneiden ( auch polygonal)
• Mehr Importformate bei Pixel- und Vektorgrafiken
• Zusätzliche Importoptionen für problematische DXF- und DWG-Dateien
• Import von DXF- und DWG-Dateien als Bild
• Leistungsstärkerer und konfigurierbarer DXF-Export
• Schraffur- und Liniendefinitionen werden in der Zeichnungsdatei abgelegt, keine Weitergabe zusätzlichen Dateien mehr notwendig
• Nachträgliches Sortieren von Ebenen und Unterebenen
• Verwaltung mehrerer Blätter in einer Zeichnung
• 24 frei definierbare Ansichten
• Drucken mehrerer Blätteroder Ansichten in einem Arbeitsgang
• Symbole mit Zusatzinformationen und Stücklistenfunktion
• Zusätzliche und beschleunigte Fangfunktionen
• Über PlugIns erweiterbarer Funktionsumfang
• Eigene PlugIns lassen sich erstellen
• Leistungsstarke PlugIns für Bewehrungsplanung, Stahlbau und Holzbau sind erhältlich

Ausführliche Informationen finden Sie hier: ThouVis Arch

ThouVis Arch 6.0

Ab sofort können wir Ihnen eine preiswerte Lösung anbieten für Ihre Bewehrungsplanung.

Als Zusatzmodule (Makros) für ThouVis Arch ab Version 5.0 gibt es u.a. folgende Makros:

Makroverbund-1: konstruktive Bauteile mit Rundstahl
Beispiel-Plan: Leistungsspektrum MV1

Makroverbund-2: Rundstahl incl. dem automatischen Stahl- und Biegelistenmodul "JE-PLAN"
Beispiel-Plan: Leistungsspektrum MV2

Makroverbund-3: Bewehrungssituationen rund um die Stahlbetonwand - Rundstahl incl. dem automatischen Stahl- und Biegelistenmodul "JE-PLAN".
Der Makroverbund 4 ist ebenfalls für Rundstahl-Ideen reserviert.
Beispiel-Plan: Leistungsspektrum MV3

Makroverbund 5: Lagermattenlösungen. Hier gibt es verschiedene Verlegungs- und Auswertungsmöglichkeiten, ebenfalls incl. dem automatischen Lagermatten-Modul "JE-PLAN".

Beispiel aus Makroverbund-1: Streifenfundament


Was ist ein Makroverbund?
ein Makroverbund ist eine Sammlung von mehreren Makros (in der Regel 3-6), die sinnvoller Weise einen ähnlichen Hintergrund haben (z.B. Makroverbund 1 -> konstruktive Bauteile mit Rundstahlbewehrung).
Die einzelnen Makros sind als Werkzeuge zu interpretieren, der Makroverbund als Werkzeugkasten.

Stand Nov. 2013: Inzwischen gibt es insgesamt 7 Makroverbunde.

Jeder Makroverbund kostet € 149,00 bzw. € 199,00 zzgl. MWSt.

Ausführliche Infos finden Sie hier: Bewehrungsplanung mit ThouVis Arch

ThouVis Arch ist eine moderne 2D-CAD-Software für Architekten und Bauzeichner, mit der Sie ohne langwierige Einarbeitung schon nach kurzer Zeit präzise und umfangreiche Zeichnungen neu erstellen oder vorhandene Pläne komfortabel weiterbearbeiten können. Die Kompatibilität zur 3D-Planungssoftware ArCon und die vollständige Unterstützung des MBA- und des PLA-Formates (CreativeLines, eLines) ermöglicht die problemlose Integration in vorhandene Arbeitsumgebungen.

Erweiterte Funktionalität ThouVis Arch gegenüber CreativeLines


• Zeichnen von Wänden und Wandzügen mit automatischer Verschneidefunktion
• Einsetzen von Fenstern und Türen in Wände
• Erstellen von Wandnischen und Wandschlitzen
• Erweiterte Zeichenfunktionen, Flächenfunktionen und Bemaßungsfunktionen
• DWG-Import, verbesserter DXF-Import
• DXF-Export seit Version 3.5 incl. Schraffuren
• u.v.m.

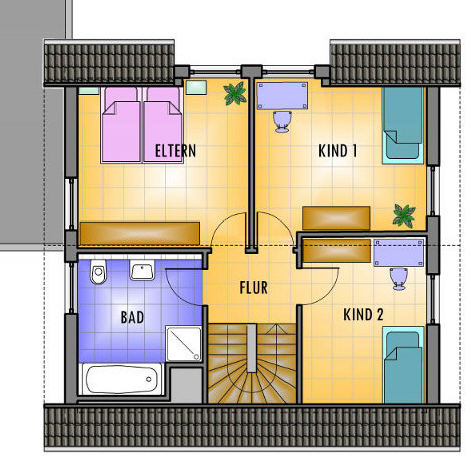

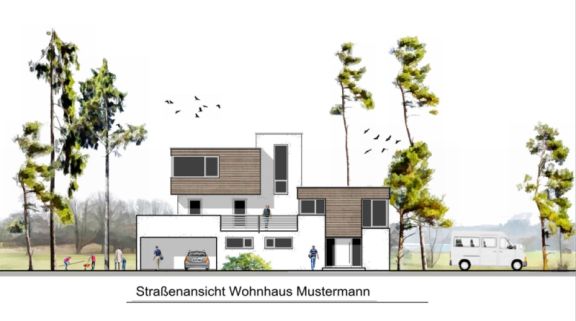

Bildnachweis: Levente Pontai, Architekt AKNW, Lübener Weg 3, 53119 Bonn

Nachfolgend eine Gegenüberstellung eines DXF-Imports (Lageplan) CreativeLines3.5 (links) und ThouVis Arch 3.5 (rechts)



Ausfürliche Informationen mit Bestellmöglichkeit finden Sie hier: ThouVis Arch
