Neue Funktionen in ViCADo.arc 2011

1. Reproduzierbare Ausgaben
In ViCADo 2011 können Einstellungen zu Datei-Ausgaben gespeichert und mit dem aktuellen Modellstand neu erzeugt werden. So ist es möglich, sämtliche Ausgaben wie PDF-Ausgaben, Listen, Bilddateien oder mb Player-Modelle per Mausklick neu zu erstellen.

Folgende Ausgabe-Dateien können als reproduzierbare Ausgaben verwendet werden:

Typ Beschreibung

• pdf PDF-Datei speichern
• vwr mb Viewer-Ausgabe speichern
• bmp Bilddatei speichern
• jpg Bilddatei speichern
• png Bilddatei speichern
• mbvisu mb Player-Objekt speichern
• 3ds 3DS-Datei speichern
• pov Raytracing (Povray)-Datei speichern
• dxf/dwg AutoCAD-Datei speichern

Sobald über die Export- bzw. Ausgabefunktionen eine Ausgabe-Datei erzeugt wird, werden gleichzeitig die notwendigen Einstellungen als reproduzierbare Ausgabe im Flyout-Fenster Reproduzierbare Ausgaben hinterlegt.

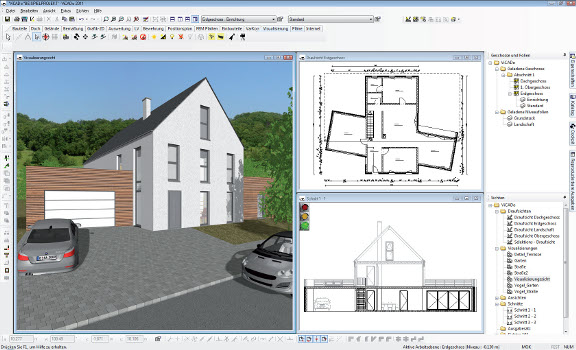

2. Automatische Sichtanordnung

Sichten links und rechts (Automatische Sichtanordnung)
In ViCADo 2011 können die Sichten auf dem Arbeitsbildschirm automatisch angeordnet werden. So bleibt das Anordnungsprinzip auch beim Öffnen neuer Sichten oder dem Wechsel der aktiven Sicht erhalten. Dies ermöglicht auch beim häufigen Wechseln der Sichten eine übersichtliche Bildschirmaufteilung.




3. Erweiterte Multiselektion
In ViCADo können Eigenschaften von Bauteilen sowohl in den einzelnen Eigenschaftsdialogen der Bauteile als auch über das Flyout-Eigenschaftsfenster geändert werden.

Mit der Version ViCADo 2011 erfolgt eine übersichtliche, tabellarische Listung der Eigenschaften analog zu den einzelnen Registerkarten der Eigenschaftsdialoge der Bauteile. Im Flyout-Fenster können die einzelnen Einstellungen der Registerkarte über die Dropdown-Liste gewählt werden.

Bei der gleichzeitigen Markierung von mehreren Bauteilen werden die gemeinsamen Eigenschaften der Bauteile im Flyout-Fenster dargestellt (z.B.Material). Über die Einträge im Flyout-Eigenschaftsfenster können diese Eigenschaften gleichzeitig geändert werden.

4. Neue Geschosse und Folien automatisch sichtbar schalten
Die Visualisierungssichten verfügen in ViCADo 2011 zusätzlich über die Möglichkeit, neu erstellte Geschosse bzw. Folien automatisch sichtbar zu schalten. Diese Einstellung ist zum Beispiel für eine Visualisierungssicht sinnvoll, bei der während der Konstruktionsphase des Modells immer das gesamte Modell sichtbar sein soll.

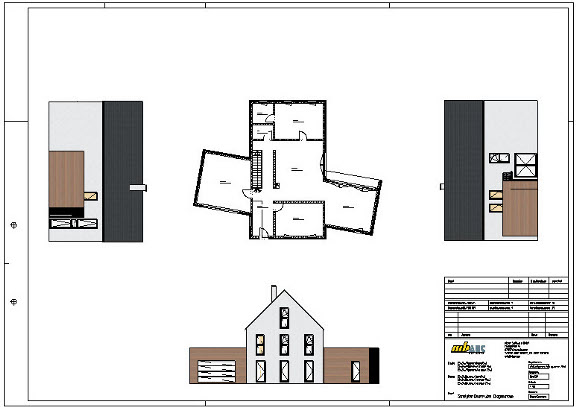

5. Sichten drehen
Beim Erstellen von neuen Draufsichten, Schnitten und Ansichten besteht in ViCADo 2011 die Möglichkeit, einen beliebigen Winkel der Sichtdrehung einzugeben. Deshalb ist es möglich, auf Plänen eine Draufsicht mit den dazugehörigen Schnitten bzw. Ansichten in der klassischen Anordnung der 3-Tafel-Projektion darzustellen. Ebenso können für die Plangestaltung oder Bildschirmausgabe Sichten unabhängig von der Ausrichtung des Modells gedreht werden. Es ist sinnvoll, eine längliche Gebäudeform aufgrund des Bildschirmformats liegend zu konstruieren. Für einzelne Sichten kann zur Planausgabe eine Sichtdrehung von 90 Grad gewählt werden.


6. PDF-Dokument einfügen (Zusatzmodul: EUR 290,00)
In ViCADo 2011 steht dem Anwender zur Plangestaltung, zum Import von Fremdplänen und zum Einfügen von Zusatzinformationen nun ein komfortables Werkzeug zur Verfügung: Neben den bekannten Importmöglichkeiten von Bitmaps im bmp- oder jpg-Format können PDF-Dateien als 2D-Elemente sowohl in Sichten als auch in Pläne eingefügt und nachbearbeitet werden. Aufgrund der immer größeren Verbreitung von PDF-Dokumenten und der damit entstandenen Vielzahl der Anwendungsmöglichkeiten werden über diese erweiterte Funktionalität die Arbeitsprozesse im Büroalltag weiter beschleunigt und optimiert.
Eine ausführliche Beschreibung des ZusatzModuls finden Sie hier: ViCADo.pdf 2011

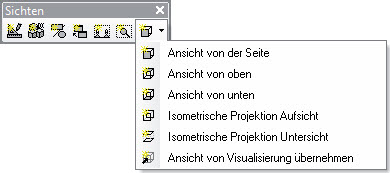

7. Blickrichtung von Ansichten definieren
In ViCADo 2011 besteht die Möglichkeit, in ihrer Blickrichtung frei definierbare Ansichten zu erzeugen. Die Definition der Blickrichtung kann frei gewählt oder über eine Bauteilkante definiert werden. Ansichten aktualisieren sich in ViCADo automatisch. Das heißt: Ändert sich der Grundriss durch das Verschieben eines Fensters, wird die Ansicht automatisch neu berechnet.

Freie Definition der Blickrichtung durch die Eingabe von zwei Punkten
Beim Klicken auf einen beliebigen freien Punkt in der Sicht erscheint ein Pfeil als Vorschau für die zu definierende Blickrichtung. Über einen zweiten Punkt, der frei abgesetzt oder mit Hilfe der  Konstruktionslinien bestimmt wird, wird die Blickrichtung der zu erstellenden Ansicht festgelegt.

Definition der Blickrichtung über eine Bauteilkante
Beim Anfahren von Bauteilkanten mit dem Mauszeiger erscheint in ViCADo 2011 ein Pfeil als Vorschau für die zu definierende Blickrichtung. Nach dem Klicken mit der linken Maustaste wird die momentane Ausrichtung des Pfeils für die zu erstellende Ansicht übernommen. Mit dieser Funktion lässt sich komfortabel eine klassische Straßenansicht erstellen.

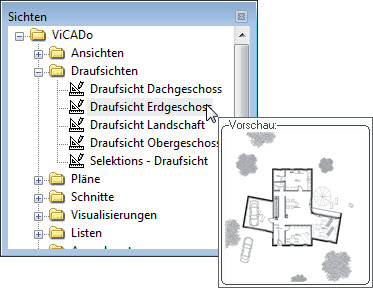

8. Vorschau von Sichten als Tooltipp
Zur besseren Übersicht ist sowohl für geladene als auch für nicht geladene Sichten eine Vorschau der Sicht verfügbar. Diese steht sowohl in ViCADo als Tooltipp beim Anfahren der Sichten mit der Maus im Flyout-Fenster Geschosse und Folien als auch im Vorschau-Fenster des ProjektManagers zur Verfügung.


9. Nordpfeilobjekt und Nordausrichtung
In ViCADo 2011 kann über den Dialog Nordausrichtung die Himmelsrichtung für das Modell global vorgegeben werden. Die Einstellung erfolgt anschaulich über einen Schieberegler. Ebenso kann der  gewünschte Winkel im numerischen Eingabefeld des Dialogs eingegeben werden. Über die Funktion Nordpfeil setzen auf der Registerkarte Grafik-2D können Nordpfeile in Draufsichten als Symbole platziert werden. Diese Nordpfeile passen sich in Ihrer Ausrichtung der definierten Nordausrichtung des Modells an.




10. Bauteil Schornstein
In ViCADo 2011 steht als neuer Bauteiltyp ein Schornstein zur Verfügung. Mit dem Bauteil Schornstein können einfach und komfortabel Rauchabzugsrohre dreidimensional in das Gebäudemodell integriert werden.

Nachfolgend können diese dann für die Ausführung der Decken- und Dachkonstruktion sowie der Massen- und Kostenermittlungen berücksichtigt werden. Häufig vom Planer verwendete Schornsteintypen können mit der bewährten Vorlagentechnik in ViCADo für ein schnelles Einfügen per Mausklick in den Bauteilvorlagen hinterlegt werden.
Die folgenden Typen stehen dem Planer zur Verfügung:
• Einzügig
• Einzügig belüftet
• Zweizügig
• Zweizügig belüftet
Die Außenmaße sowie die Maße der Rauchrohre und Luftzüge werden bequem über den Eigenschaftsdialog des Schornstein-Bauteils eingegeben. Zudem kann separates Material für den über Dach liegenden Schornsteinteil gewählt werden. So kann eine Verklinkerung des Kaminkopfes in der Visualisierung dargestellt werden.

11. Trimmen: Live-Vorschau mit Geometrieüberprüfung
Die Funktion Trimmen verfügt in ViCADo 2011 über eine Live-Vorschau während die zu trimmende Objektkante mit dem Cursor in der Sicht bewegt wird. Hierdurch ist die zukünftige Geometrie des Bauteils bereits vor dem Absetzen der Objektkante ersichtlich.

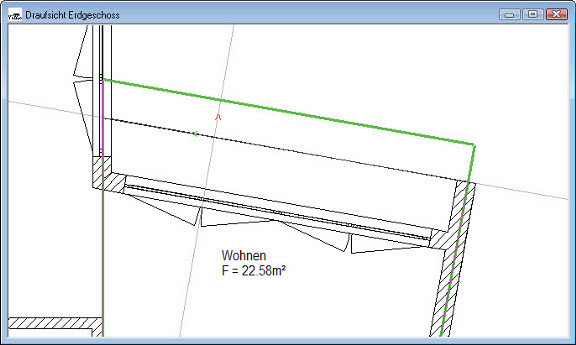

Trimmen sowohl in der Draufsicht...

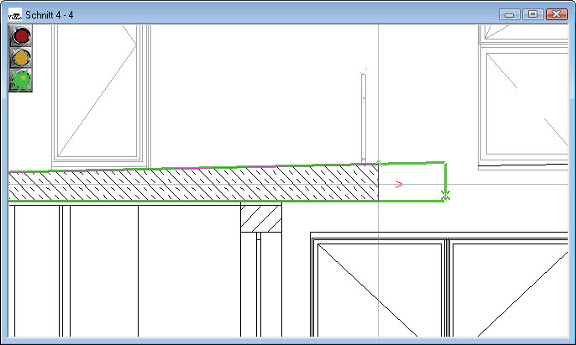

... als auch in der Ansicht bzw. im Schnitt:


Gleichzeitig findet während der Live-Vorschau eine automatische Geometrieüberprüfung des neuen Bauteils statt. Wird durch einen Absetzpunkt eine nicht zulässige Geometrie erzeugt, z.B. windschiefe Flächen, wird die Live-Vorschau rot gefärbt und eine Erzeugung solcher Bauteile verhindert.

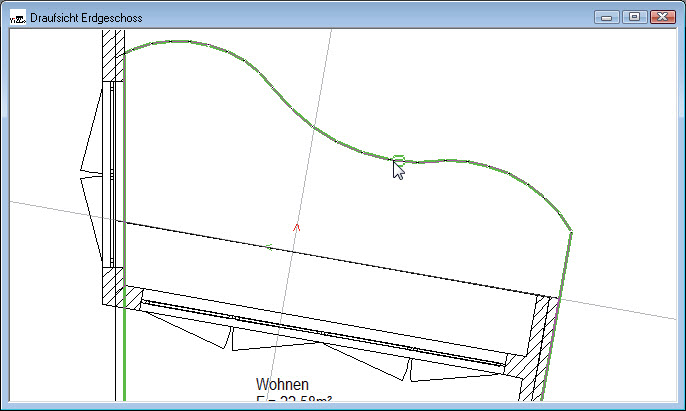

12. Auf Ziel trimmen
Ein Bauteil (z.B. Wand oder Platte) kann bezogen auf eine vorhandene Kontur (z.B. beliebige 2D-Linie oder Bauteil) verlängert, verkürzt oder angepasst werden. Die getrimmte Kante des Objekts passt sich dem Verlauf der Kontur des Ziels an. Fluchten von verlängerten Kanten bleiben durch den Trimmvorgang in ihrer Ausrichtung unverändert. Je nach Position des Mauszeigers wird die modifizierte Geometrie als Vorschau angezeigt.


..... Ergebnis:



13. Funktionserweiterung beim Fenster- und Türdesigner

Brüstungshöhe an Fenster zeichnen
In ViCADo 2011 kann die Maßzahl der Brüstungshöhe eines Fensters automatisch an der Brüstung gezeichnet werden. Die Lage des Textes kann zwischen der Innenund der Außenseite des Fensters gewählt werden. Die Planunterlagen gewinnen hierdurch an Übersichtlichkeit und das Entfallen einer nachträglichen Platzierung verbessert die Arbeitsabläufe bei der Vermaßung von Bauteilen.


Fenster- und Türdesigner: Funktionalität von Anschlagsymbolik erweitert
Für die Darstellungsoptionen kann nun zwischen einer Einfachen Darstellung (1:100) und einer Detaildarstellung (1:50) gewählt werden. Bezogen auf diese Vorauswahl werden nachfolgend einzelne Elemente der Darstellung zur Auswahl angeboten. Es wird eine höhere Übersicht für die zahlreichen Darstellungsmöglichkeiten bei Designerfensterund Türen erreicht. Für Draufsichten kann zudem in ViCADo 2011 gewählt werden, ob die Anschlagsymbolik am Rahmen oder alternativ an der Wandkante gezeichnet werden soll.
Einheitliche Oberfläche für Füllungen
In ViCADo 2011 können die Einstellungen zur Oberfläche sämtlicher Füllungen eines Designerfensters bzw. -tür komfortabel über die zentrale Schaltfläche Füllung vorgenommen werden. Selbstverständlich kann auf Wunsch ebenfalls jede Füllung auch einzeln in ihrer Oberfläche verändert werden.

14. Mehrere Objekte als Gruppe im Katalog abspeichern
Sollen mehrere Objekte in Ihrer Anordnung als Gruppe abgespeichert werden (z.B. eine bestimmte Anordnung von Sitzmöbeln mit einem Tisch) kann diese Gruppe unter der Rubrik Bauteile im ViCADo- Katalog abgespeichert werden. Häufig verwendete Anordnungen von Objekten stehen dem Anwender sehr schnell zur Verfügung und können mit der Maus per Drag & Drop in die gewünscht Sicht gezogen werden.

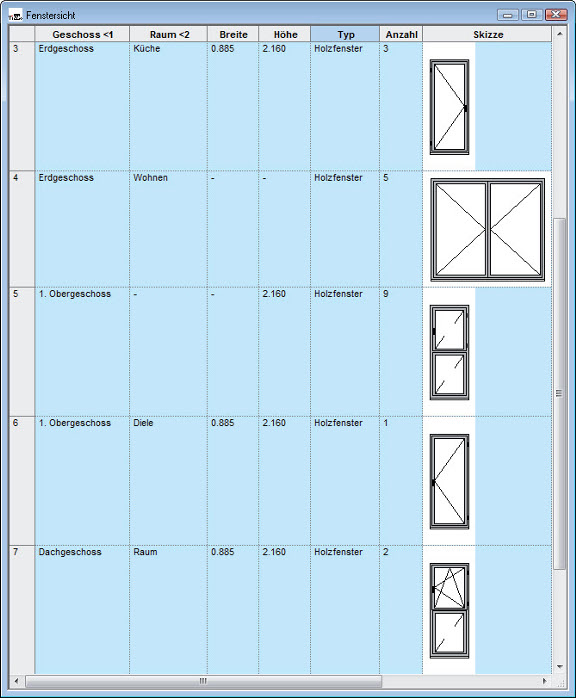

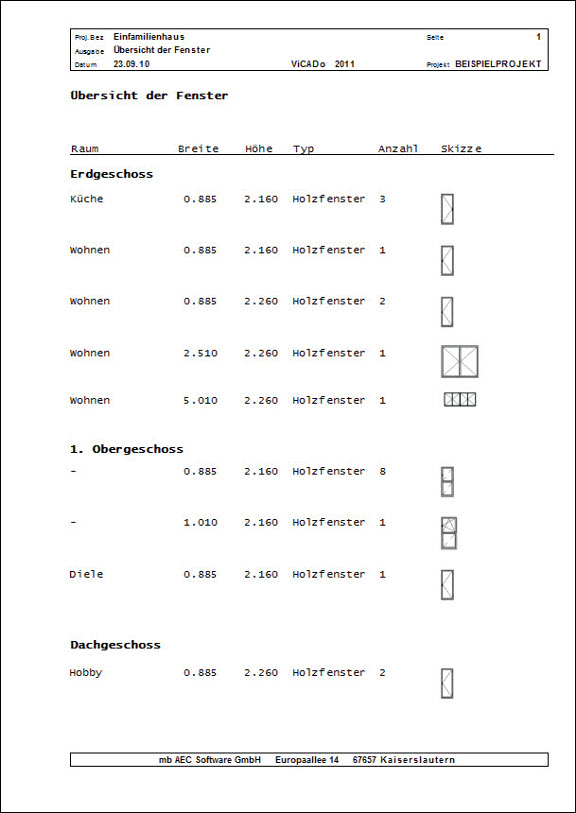

15. Fenster- und Türsichten
In ViCADo 2011 können für die Kalkulation und Ausschreibung eines Bauvorhabens Fenster und Türlisten erzeugt werden. Hierzu können entsprechende Fenster- und Türsichten erzeugt werden, in denen je nach gewählter Sichtbarkeit und Sortierung die Fenster und Türen des Gebäudemodells gelistet werden. Der Inhalt dieser Sichten kann nachfolgend als Excel-, Viewer- oder Text-Datei ausgeben werden.
Diese Listensichten sind ebenso wie die übrigen Sichten in ViCADo interaktiv. Fenster- und Türlisten werden bei Änderungen des Modells automatisch aktualisiert. Durch das gleichzeitige Markieren der Bauteile in allen Sichten können auch bei großen Modellen die vorhandenen Fenster und Türen einfach undkomfortabel gesucht und überprüft werden.




16. Online-Hilfe
Mit ViCADo 2011 besteht die Möglichkeit, zusätzliche Informationen mit weitergehenden Erklärungen, Beispielen und Arbeitsanleitungen zu den einzelnen Funktionen im Programm zu erhalten. Hierzu dient eine kontextsensitive Hilfe für die einzelnen Dialoge in ViCADo mit der Schaltfläche Hilfe.

Zusätzlich kann im mb-ProjektManager gewählt werden, ob die Online-Hilfe im Internet verwendet werden soll oder ob die bei der Installation von Ing+ gespeicherte Offline-Hilfe von Ihrer Festplatte aufgerufen wird. Vorteil der Online-Hilfe im Internet: Erweiterungen und Änderungen im Programm (Patches) können hier auch im Laufe einer Version berücksichtigt werden. Weiterhin erhalten Sie hier aktuelle Datenblätter zu häufig benötigten Arbeitsabläufen in ViCADo.

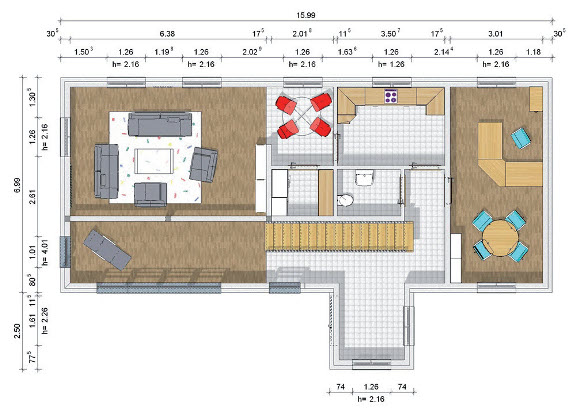

17. Ansicht von oben: Sichtbarkeit schaltbar in anderen Sichten
Ansichten von oben können auch in anderen Sichten über die Registerkarte Grafikelemente im Dialog Sichtbarkeiten sichtbar dargestellt werden. Hierdurch ist es möglich, kolorierte Ansichten für Präsentationen von Entwürfen zu erstellen und diese mit Bemaßung, Texten und weiteren 2D-Elementen zu versehen. So können zum Beispiel Maßketten aus einer bereits bemaßten Draufsicht zu einer Ansicht von oben mit Schattendarstellung und texturierten Flächen hinzugeschaltet werden, ohne diese nochmals neu zu erstellen.


18. Selektionssicht: Grafikelemente und Bauteile aus anderen Sichten hinzufügen
In ViCADo 2011 können einzelne Bauteile zu der Selektionssicht hinzugeschaltet werden. Selektionssichten sind Sichten, die zuvor markierte Bauteile ohne die übrigen Bauteile des Modells separat darstellen. Durch diese Technik ist es möglich, die Bewehrung in einer Stütze in einer Selektionssicht auch nachträglich sichtbar zu schalten.

19. Schattenberechnung

Nur sichtbare Flächen beschatten
In ViCADo 2011 ist es möglich, eine Schattenberechnung für lediglich die Sichtbaren Flächen durchzuführen, die vom aktuellen Standpunkt des Betrachters in der Visualisierungssicht zu sehen sind. Ist nachfolgend eine vollständige Berechnung erwünscht, wird mit der Schaltfläche Alle Flächen beschatten der Berechnungsvorgang für alle Flächen gestartet. Ebenso ist es möglich, den Standpunkt des Betrachters zu ändern und nachfolgend eine Schattenberechnung für alle nun Sichtbaren Flächen durchzuführen. Hierbei werden nur noch die Flächen berechnet, für die zu diesem Zeitpunkt noch keine Schatten berechnet wurden. Es ergibt sich eine effiziente Berechnung eines Schattenbildes, da doppelte und unnötige Berechnungen durch diese Technik entfallen.
Einstellbare Schattenauflösung
In ViCADo 2011 kann die Qualität, also die Auflösung der Schatten, für zukünftige Schattenberechnungen eingestellt werden. So ist es möglich, je nach Verwendungszweck der Ausgabe, die gewünschte Auflösung der Schattenkanten zu wählen. Zur Prüfung des Schattenwurfs kann in der Konstruktionsphase eine niedrigere Auflösung gewählt werden, um die Rechenzeit zu verkürzen.
Erweiterte Funktionalität der Schattenberechnung beim Gelände
Für ein Gelände wird die Art der Schattenberechnung gewählt. Der Anwender kann entscheiden, ob der Schattenwurf für jede einzelne Teilfläche des Geländes berechnet oder ob zugunsten einer geschwindigkeitsoptimierten Darstellung die Schattenberechnung nur überschlägig ermittelt werden soll.

20. Erweiterungen der automatischen Dachkonstruktion

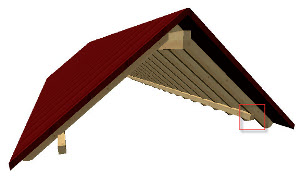

Verkürzung von automatisch erzeugten Pfetten
Automatisch durch das ViCADo-Dach erzeugte Pfetten können gegenüber dem Ortgang verkürzt  werden. Für die jeweilige Dachseite wird das gewünschte Maß eingegeben.

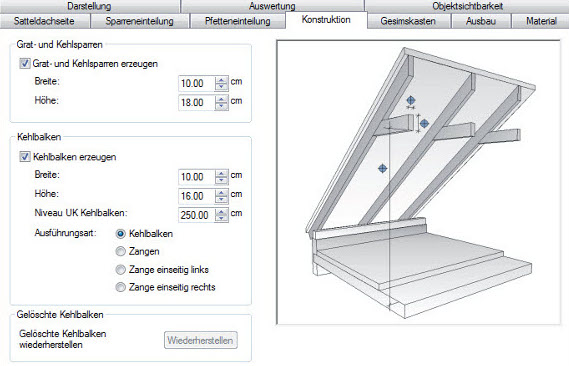

Einseitige Zangen und Kehlbalken
Mit dem ViCADo-Dach besteht die Möglichkeit, neben Kehlbalken und beidseitigen Zangen auch einseitige Zangen automatisch für die Dachkonstruktion zu erzeugen. In ViCADo 2011 kann die gewünschte Ausführungsart Zange einseitig links bzw. Zange einseitig rechts gewählt werden.


21. Werkzeug: Bis zum Schnittpunkt verlängern/verkürzen
Mit der Funktion Bis zum Schnittpunkt verlängern/verkürzen können in ViCADo 2011 zwei Grafiklinien bis zu ihrem Schnittpunkt verlängert bzw. verkürzt werden. Durch eine Vorschau wird das Ergebnis je nach Anfahren der zu verschneidenden Linien mit dem Mauszeiger anschaulich für den Benutzer auf dem Bildschirm dargestellt.

22. 2D-Linie: Größe von Linienendsymbolen einstellbar
Für eine 2D-Linie kann neben dem Symboltyp auch die Größe des Start- und des Endsymbols gewählt werden. Über den Schalter maßstabsabhängig kann gewählt werden, ob sich die eingegebene Größe auf den Maßstab der Sicht oder auf die tatsächliche Größe der Papierausgabe beziehen soll.

23. 2D-Text: Zeppelin alsTextrahmen
Neben den klassischen geometrischen Formen steht in ViCADo 2011 die Form Zeppelin zur Verfügung. Diese Umrandung eignet sich vor allem bei längeren Texten (z.B. Positionstexten), da sie platzsparender als der Rahmentyp Kreis ist.

24. Datenaustausch mit DXF/DWG-Dateien

DXF/DWG Import: Import in einzelne Sichten
Zur Übernahme der vorhandenen Layer-Struktur einer DXF/DWG-Datei können im ViCADo 2011 die Zeichnungselemente pro Layer in eine Sicht eingefügt werden. Die einzelnen Layer werden jeweils in eine Grafiksicht in ViCADo eingefügt. ViCADo übernimmt zunächst die Layerbezeichnung als Sichtname. Ist ein abweichender Name gewünscht, kann dieser ebenfalls beim Import eingegeben werden. Zugleich wird beim Importvorgang eine Gesamtsicht erstellt, in der alle neu generierten
Sichten sichtbar geschaltet sind.
DXF/DWG Import: Gruppierung von Elementen schaltbar
In ViCADo 2011 können Linien mit gleichen Attributen gruppiert werden. Diese Option steht für Linien zur Verfügung, die im gleichen Layer gespeichert sind. Hierdurch lassen sich importierte Dateien einfach und komfortabel in ViCADo weiter bearbeiten. Weiterhin können optional Maßketten aus DXF/DWGDateien als ViCADo-Maßketten importiert werden.
DXF/DWG Export: Verbesserte Vorschau von Schraffuren
Ebenso kann für eine komfortablere Zuordnung der in einer Sicht vorhandenen ViCADo-Schraffur zu einer AutoCad-Schraffur über vergrößerte Vorschau-Bilder erfolgen. Schraffuren können daher schnell im Dialog geprüft bzw. ausgewählt werden.
DXF/DWG Export: Layerfarbe wählbar
Für jede Bauteil-Kategorie kann in ViCADo 2011 eine bestimmte Layerfarbe gewählt werden. Diese Farbe wird den beim Export erzeugten Objekten zugewiesen. Es ist auch möglich, Forderungen nach einer speziellen Formatierung der Zeichnungsdateien seitens des Auftraggebers zu entsprechen.
DXF/DWG Export: Layernamen-Erzeugung bei Abschnitten und Geschossen
Für die automatische Erzeugung von Layernamen können in ViCADo 2011 Variablen für Abschnitte oder Geschosse eines Gebäudes verwendet werden. Die entsprechenden Variablen sind in der Auflistung direkt im Dialog wählbar. Bei Verwendung der Standard-Einstellungen werden die Bauteile, die in der gleichen Geschossfolie liegen, in einem gleichnamigen Layer gespeichert. Der Layername
wird hierbei automatisch aus dem Abschnitts-, Geschoss- und Geschossfoliennamen generiert.

25. Automatisches Laden von Sichten und Folien
ViCADo 2011 unterstützt den Anwender beim Laden von nicht geladenen Sichten und Folien. Vor allem bei großen Modellen kann es sinnvoll sein, derzeit nicht benötigte Pläne bzw. Gebäudeteile zu entladen. Hierdurch werden bei Aktualisierungen der Sichten nach Änderungen vom Modell nur die für den derzeitigen Arbeitsschritt notwendigen Sichten neu berechnet. Dadurch werden die Rechenzeiten verkürzt.
Öffnet der Anwender eine nicht geladene Plansicht, werden für diese automatisch die notwendigen Sichten und Geschossfolien geladen. Das automatische Laden von Sichten und Folien wird sowohl im Flyout-Fenster Geschosse und Folien als auch über die Sichtenauswahl im Projektfenster des ProjektManagers unterstützt.

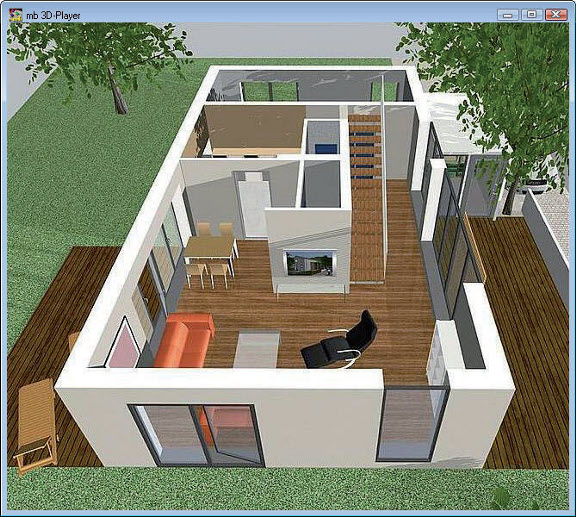

26. mbvisu-Dateien für mb-Player exportieren
ViCADo 2011 verfügt über eine moderne, einfach zu bedienende und sehr leistungsfähige Visualisierung. Um in der Kommunikation mit dem Bauherrn den Entwurf, ein kritisches Detail oder vielleicht eine Variantenplanung möglichst eindrucksvoll zu präsentieren, kann in ViCADo 2011 von jeder Visualisierung eine mbVisu-Datei gespeichert werden. Diese Datei kann z.B. per E‑Mail an einen Baubeteiligten geschickt werden. Der entsprechende mb-Player ist im Internet unter www.mbplayer.de lizenzfrei herunterzuladen. Dadurch kann eine Visualisierung auf jedem Rechner lizenzfrei, ohne Installation von ViCADo, präsentiert werden.

Über den Export-Dialog im Menü Datei > Exportieren kann die gewünschte Visualisierungssicht als mbvisu-Datei exportiert werden. Nach Erzeugung der mbvisu-Datei wird automatisch eine HTML-Sicht mit einem darin eingebundenen mb-Player geöffnet, in der Sie das Export-Ergebnis betrachten und prüfen können.


Blickpunktübernahme und Aufruf von gespeicherten Blickpunkten
Neben einer verbesserten Auflösung der Geometriedaten ermöglicht ViCADo 2011 über das Cockpit, verschiedene Standpunkte in einer Visualisierungssicht abzuspeichern. Diese können ebenfalls über den mb-Player abgerufen werden. Zudem wird der Standpunkt des Betrachters beim Erzeugen der mbvisu-Datei ebenfalls abgespeichert.
Der mb-Player stellt so das Gebäudemodell bezogen auf diesen Standpunkt beim Öffnen der Datei dar. Dem Empfänger wird eine ansprechende Perspektive angeboten.
