Neu in ViCADo 2015

Schwerpunkte der diesjährigen Entwicklung waren neben vielen Detailänderungen die folgenden Themenbereiche:
• Neue, intuitive Oberfläche
• Interaktive Listensichten mit reproduzierbaren Ausgaben
• Holzbalkendecken
• Geländeschnitt für Ansichten definierbar
• STL-Druckdatenerzeugung für 3D-Drucker

Hinweis: ViCADo 2015 ist auch unter Windows 10 installierbar und lauffähig!


Menübänder in der mb WorkSuite

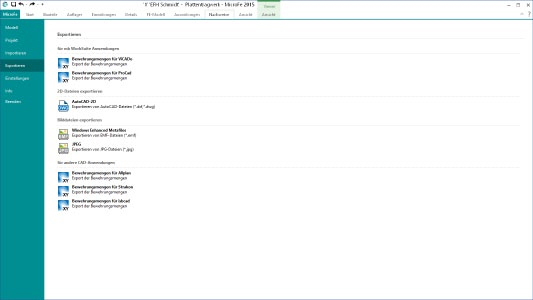

Die neue Benutzeroberfläche der mb WorkSuite 2015 orientiert sich an dem Konzept der Menübänder, welche bereits seit einigen Jahren Stand der Technik ist. Menübänder bieten viele vorteilhafte Möglichkeiten, Anwendungen einfach zu strukturieren und trotzdem Zusammenhänge aufzuzeigen. So können neue und gelegentliche Anwender sich sehr
gut in die Anwendungen einfinden und sie bereits nach kurzer Zeit sicher bedienen. Aber auch regelmäßige Nutzer werden diese neue Technik schnell zu schätzen lernen.



Das Menüband ist am oberen Rand der Anwendung angeordnet und beinhaltet alle Funktionen und Steuerungsmöglichkeiten. Es zeigt die Titel aller Register und die Schaltflächen des aktiven Registers. Die Schaltflächen werden in Gruppen angeordnet, um Zusammenhänge und Funktionsweisen schneller erfassen zu können.

Register:
Die Register wurden ganz bewusst von links nach rechts in einer sinnvollen Bearbeitungsfolge der jeweiligen Anwendung der mb WorkSuite angeordnet.
Rechts neben den fest angeordneten Registern werden je nach Situation weitere Register temporär eingeblendet. Diese sogenannten Kontextregister erkennt man an der farbigen Hinterlegung der Registertitel. Es lohnt sich, während der Arbeit mit der mb WorkSuite auf diese Kontextregister zu achten, weil sie jeweils wichtige und hilfreiche Zusatzfunktionen beinhalten.


Schaltflächen
Die einzelnen Register enthalten Schaltflächen, welche aus einem Bild und einem Text darunter bestehen. Diese Darstellung führt zu einem viel schnelleren Verständnis der angebotenen Funktion.

Auswahlschaltflächen
Stehen Funktionen ist starker Abhängigkeit, werden diese in Auswahlschaltflächen zusammengefasst. Die gewünschte Funktion ist dann durch Auswahl eines Eintrags aus einer ausklappenden Liste zu wählen.


Bei geteilten Auswahlschaltflächen kann eine Standardfunktion direkt durch Anklicken der oberen Hälfte der Schaltfläche oder eine andere Option aus der darunter anklickbaren Auswahlliste gewählt werden. In der BauStatik lassen sich das Standardmodul im oberen Bereich und alle Module des entsprechenden Typs im unteren Bereich der Auswahlschaltfläche auswählen. Alle Standardfälle werden so schneller bearbeitet.

Gruppen
Die Schaltflächen, Auswahlschaltflächen oder Ankreuzfelder werden immer in Gruppen zusammengefasst. Die Gruppierung erfolgt je nach Kontext und die Gruppenbezeichnung gibt bereits einen wichtigen Hinweis auf das Zusammenspiel der einzelnen Funktionen untereinander.

Gruppen je Werkstoff
Speziell für Bauteile aus den dominierenden Werkstoffen Stahl, Stahlbeton, Holz und Mauerwerk, werden die Gruppen in der jeweils typischen Farbe dargestellt. So wird die Gruppe der Bauteil-Typen aus Stahl in Blau und die aus Stahlbeton in Grün dargestellt.


Optionenleiste
In MicroFe und ViCADo ist eine Optionenleiste unterhalb des Menübandes vorhanden. Hier
werden während der Eingabe oder zur Steuerung der Sichtbarkeiten wichtige Einstellungen
vorgenommen. Es wird hier z.B. die Eingabeoption für die Positionseingabe ausgewählt.


Systemmenü
Links neben den Registertiteln des Menübandes wird der Name der Anwendung der mb WorkSuite mit weißer Schrift auf farbigem Grund angezeigt, wobei die Farbe des Hintergrundes der jeweiligen Systemfarbe, z.B. aus den Produktflyern, entspricht. Über diesen Schalter gelangt man in das Systemmenü. Es beinhaltet alle Funktionen, welche das Modell an sich betreffen, also Laden, Speichern, Exportieren usw. Hier finden sich auch die Einstellungsdialoge zur Steuerung des jeweiligen Programms.


Schnellstartleiste
Die Schnellstartleiste ist eine permanent verfügbare Leiste und beinhaltet immer die Funktionen Undo, Redo und Speichern. Je nach Geschmack oder Aufgabenkonstellation kann es hilfreich sein, den einen oder anderen Befehl in diese Schnellstartleiste hinzuzufügen, damit dieser Befehl von überall aus stets erreichbar ist

Bildschirmauflösungen
In den letzten Jahren zeichnen sich neue Monitore durch steigende Bildschirmgrößen und Auflösungen aus. Der Trend geht zu immer größeren Monitoren mit steigender Auflösung, über 1920x1080 (Full HD) bis zu aktuell 3840x2160 (UHD, 4K).
Mit der neuen Benutzeroberfläche unterstützt die mb WorkSuite 2015 den Einsatz solcher hochauflösender Monitore. Weit über 1000 Icons (Bilder in den Schaltflächen) der mb WorkSuite wurden aufwändig überarbeitet, um je nach Auflösung und Textgröße ideale Lesbarkeit und Detailtiefe im Menüband und in den Dialogen zu erreichen.

Listensichten - Interaktive Kontrolle für alle Listen

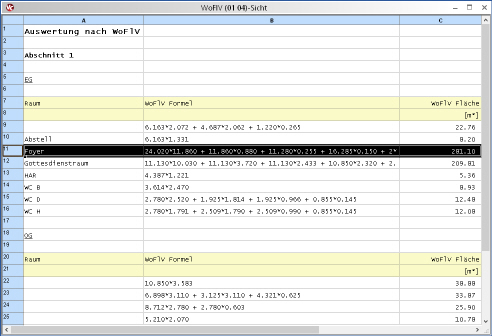

Mit ViCADo 2015 können für sämtliche Listenausgaben interaktive Listensichten erzeugt werden. In Listensichten erscheint das virtuelle Gebäudemodell aufgrund der darin enthaltenen Bauteilinformationen als tabellarische Darstellung. Wie in allen übrigen Sichtarten sind auch die Listensichten interaktiv mit dem 3D-Gebäudemodell verbunden: Im Modell selektierte Bauteile werden in allen Sichten einschließlich den Listensichten markiert. In Kombination mit den Selektionswerkzeugen lassen sich so Zusammenhänge zwischen Zahlwerten in der tabellarischen Darstellung und der Modellierung der einzelnen Bauteile schnell erkennen. Änderungen können gezielt vorgenommen und überprüft werden.

Durchgängiges Bedienungskonzept

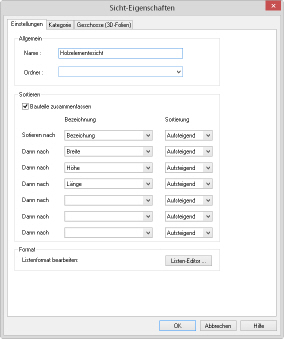

Alle Listensichten können in ViCADo 2015 an zentraler Stelle über das Register „Sichten“ des Menübands erzeugt werden. Ebenso lassen sich sämtliche Listen als fertige mb-Viewer-Ausgabe im eigenen BüroLayout oder zur weiteren Bearbeitung als Excel-Datei über das Systemmenü von ViCADo 2015 erzeugen.
Durch eine Vereinheitlichung der Bedienungselemente lassen sich Listen umfang, Sortierkriterien oder die Untergliederung in Einzeltabellen mit den gleichen Arbeitsschritten für alle Listen anpassen.

Individuelle Layoutgestaltung
Listensichten stellen nicht nur tabellarisch das virtuelle Gebäudemodell in Zahlenwerten dar. Die Listensichten von ViCADo 2015 verfügen über die Möglichkeit, die jeweilige Auswertung direkt in ihrem Layout für die Ausgabe darzustellen. So lassen sich bereits vor der eigentlichen Ausgabe die Einstellungen zu Spaltenbreiten, Sortierungen und Gliederung beurteilen.

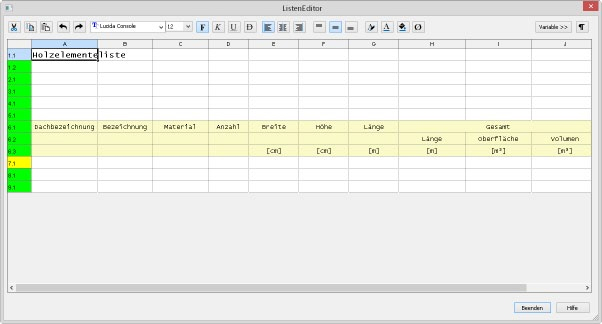

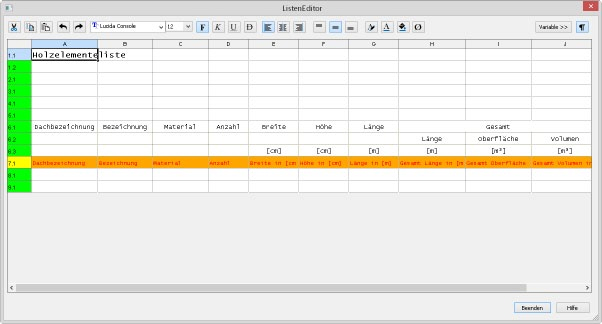

Für alle Listen steht der ListenEditor zur Verfügung. Mit ihm kann das Layout jeder einzelnen Listenart individuell geändert werden. Die Auswahl, Anordnung und Bezeichnung von Spalten, Größe und Art der Schrift oder auch der Zellenhintergrund sind beliebig einstellbar. Durch die Verwendung von Variablen werden die darzustellenden Zahlenwerte an den jeweiligen Bürostandard angepasst.
Alle Änderungen des Layouts lassen sich als Sicht-Vorlage zentral speichern, so dass einmalig vorgenommene Änderungen dauerhaft und in jedem Projekt direkt zur Verfügung stehen.






Ausgabenverwaltung für Listensichten
Bei Änderungen der Planung durch den Auftraggeber ist die Anpassung zahlreicher Unterlagen, einschließlich der Listenausgaben, notwendig. Mit der Ausgabenverwaltung lassen sich in ViCADo 2015 neben sämtlichen Plan- und Bildausgaben nun alle Listensichten per Mausklick aktualisiert ausgeben: Bezogen auf den jeweiligen Modellstand können alle Listenausgaben jederzeit neu erstellt werden.

Neues Bauteil: Holzdecke

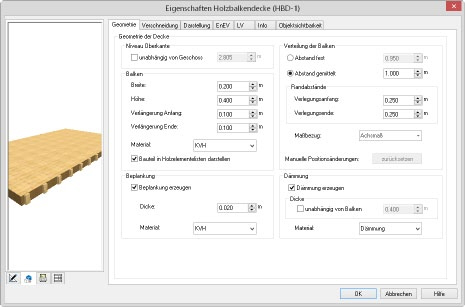

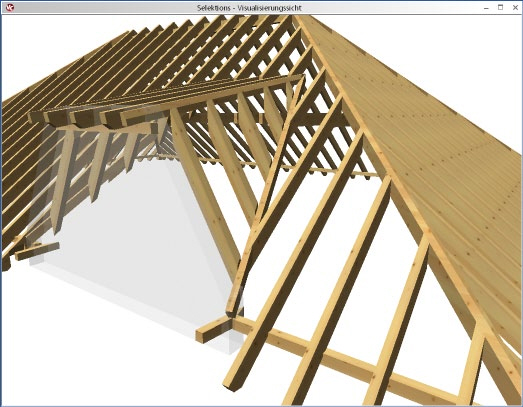

Für die Konstruktion von Holz-Bauteilen steht dem Anwender von ViCADo 2015 die Holzbalkendecke als neues Bauteil zur Verfügung. Mit der Holzbalkendecke können horizontale Balkenlagen mit einer oberseitigen Beplankung erzeugt werden.

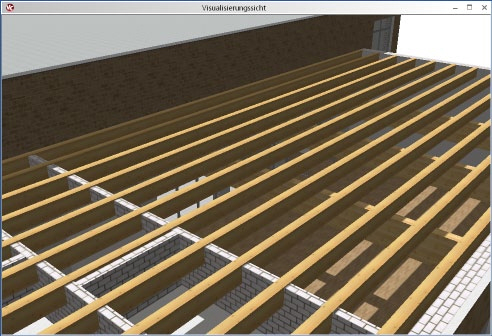

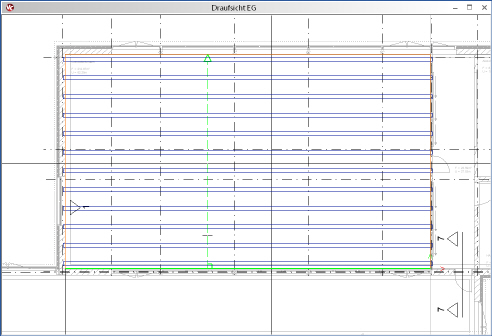

Die Platzierung solcher Decken erfolgt neben der manuellen Eingabe des Umfassungspolygons über eine automatische Polygonerkennung. Die Ausrichtung der Balkenlagen erfolgt interaktiv während der Eingabe der Holzbalkendecke. Einzelne Balken können mit dem Bauteil „Holzbalken“ der jeweiligen Holzbalkendecke nachträglich hinzugefügt werden.
Schornstein- und Öffnungswechsel werden automatisch erzeugt und bei Positionsänderungen mitgeführt. Wie andere ViCADo-Bauteile kann die Holzbalkendecke über die allgemeinen Werkzeugfunktionen im Kontextregister des Menübands erfolgen. Über die Holzelementeliste lassen sich die generierten Balken tabellarisch zusammenstellen und ausgeben.






Zuordnung von Bauteilen zu Dachlisten

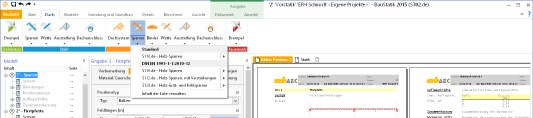

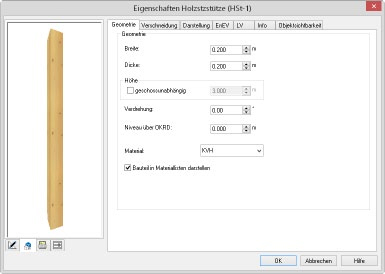

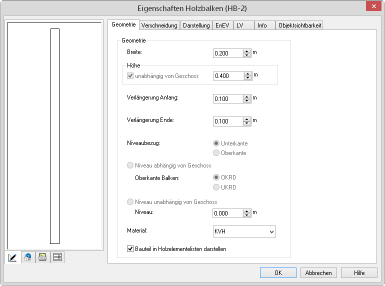

Neben speziellen Bauteilen für den Mauerwerks-, Stahlbeton- und Stahlbau stehen dem Anwender in ViCADo 2015 Holzbalken und Holzstützen als eigene Bauteile zur Verfügung. Diese Bauteile können neben ihrer Funktion als eigenständige Bauelemente ebenso Holzbalkendecken und Dachkonstruktionen ergänzen. Hierzu werden diese Holz-Bauteile bei Zusammenstellungen für den Abbund ebenfalls in die Holzelementelisten aufgenommen.

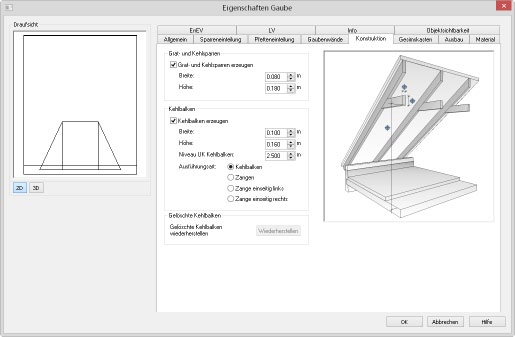

Grat- und Kehlsparrendimensionen pro Gaube wählbar
Mit ViCADo können unterschiedlichste Dachgaubenarten wie Schlepp-, Trapez- oder Fleder mausgauben in geneigte Dachseiten eingesetzt werden. Für Dachgauben, die in einer Dachkonstruktion eingesetzt sind, können in ViCADo 2015 von der Dachkonstruktion abweichende Einstellungen zu Grat- und Kehlsparren vorgenommen werden. Darüber hinaus sind für jede Gaube separat Sparren- und Pfetteneinteilungen, Gesimskästen oder die Bauteilmaterialität wählbar.






Ansichten mit Geländeverlauf

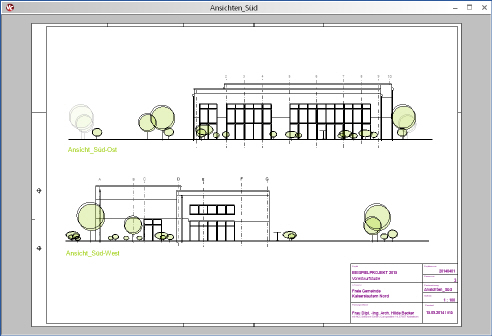

Ansichten in der Architektur sind eine Mischung aus Schnitten und Ansichten. Zum einen wird das Gebäude aus einer bestimmten Blickrichtung als Ergebnis einer Verdeckt-Berechnung dargestellt, zum anderen wird durch das Gelände geschnitten und der Oberflächenverlauf dargestellt. Dieser Verlauf wird häufig bezogen auf die vorderste Außenwand definiert.

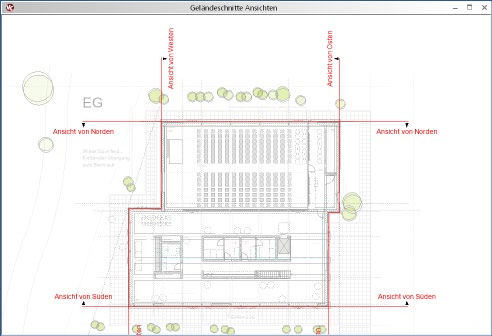

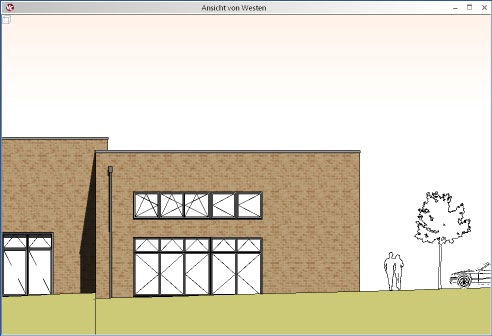

Für Ansichten können in ViCADo 2015 individuelle Geländeschnittlinien definiert werden. Diese Schnittsymbole definieren die Schnittebene für das Gelände, alle anderen Bauteile werden bezogen auf die Ausrichtung des Symbols als Verdeckt-Berechnung gezeichnet. Nachträglich kann die Geländeschnittlinie mit Hooks und den Manipulationswerkzeugen analog zu den Schnittsymbolen verändert und so der Geländeschnitt für die jeweilige Ansicht angepasst werden.





Linienmaß: Bezugsseite bei Maueranschlägen wählbar

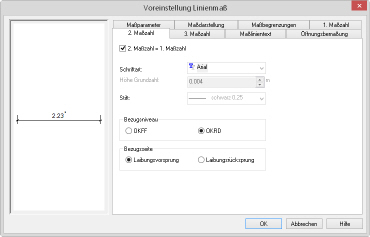

Bei der Bemaßung von Öffnungen mit Maueranschlägen kann in ViCADo 2015 die Bezugsseite für das Höhen- und das Brüstungsmaß gewählt werden. Die an der Maßkette angegebene Öffnungshöhe wird wahlweise auf den Laibungsvorsprung oder den Laibungsrücksprung bezogen.
Werden an der Geometrie der Maueranschläge, beispielsweise durch Planungsänderungen im Wandaufbau, Änderungen vorgenommen, werden diese Änderungen ebenfalls auf angebundene Maßketten übertragen.






Shift-Funktionalität für Visualisierungssichten

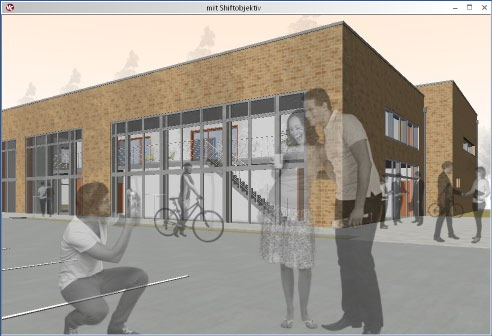

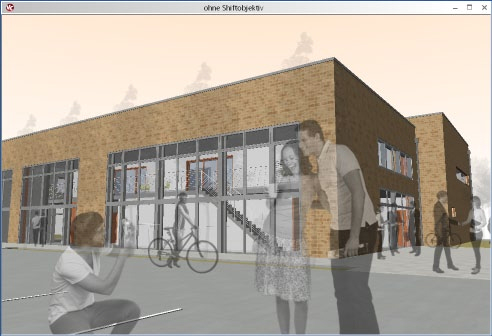

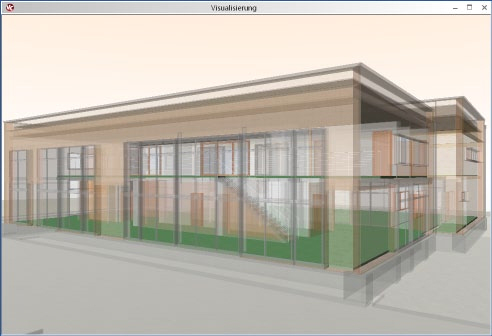

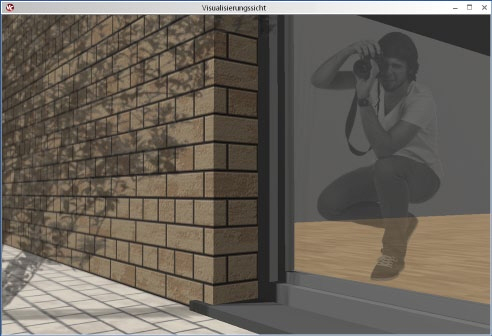

Das sogenannte „Shiften“ wird in der Architekturfotographie benutzt um den Effekt von stürzenden Linien zu vermeiden. Dieser entsteht dadurch, dass eine bodenstehende Kamera für die Aufnahme von Gebäuden meistens horizontal gekippt werden muss. Hierdurch sind Aufnahmeebene und senkrechte Motivebenen zueinander verschoben. Über die sogenannte Shift-Technik mit speziellen Kameraobjektiven kann der Effekt der stürzenden Linien von Fotografen vermieden werden.
In Visualisierungen von ViCADo 2015 steht diese Shift-Technik für die Betrachtung des virtuellen Gebäudemodells optional zur Verfügung. Das Ergebnis sind perspektivisch einwandfreie Bilder für überzeugende Visualisierungen.





Ersatzdarstellung für Staffagen

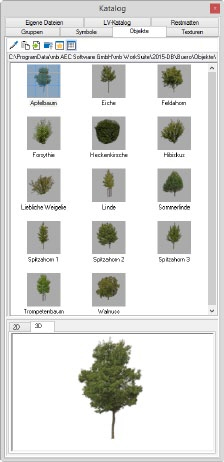

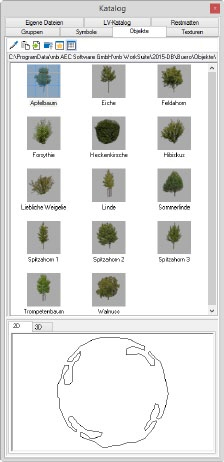

Mit ViCADo 2015 ist es möglich, 3D-Objekten Ersatzdarstellungen für Draufsichten und Ansichten zuzuordnen. Eine Ersatzdarstellung ist eine 2D-Grafik, die als Symbol in ViCADo erstellt und dann dem 3D-Objekt zugeordnet wird. ViCADo 2015 ermöglicht bei Staffagen die Zuordnung von sechs verschiedenen Stilen, z.B. einer technischen, skizzenhaften oder kolorierten Darstellung.
Durch die Zuordnung der Ersatzdarstellung erscheinen im Modell platzierte Staffagen in Draufsichten und Ansichten unabhängig von ihrer fotorealistischen Darstellung in Visualisierungen als Grafikelemente. Bei Größenänderungen des Staffagenobjektes werden die Ersatzdarstellungen automatisch mit skaliert und in ihrer Größe angepasst.





Importmöglichkeit für SketchUp 2014 - Objekte

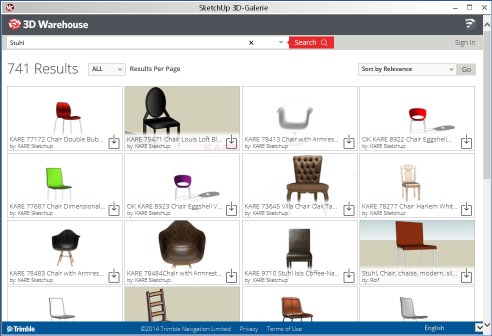

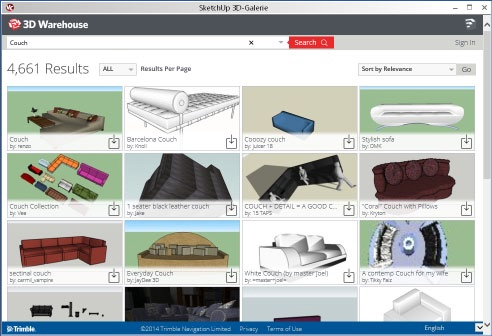

Das 3D Warehouse ist eine öffentlich zugängliche Online-Sammlung von 3D-Objekten, die mit dem 3D-Modellierungsprogramm SketchUp erstellt wurde. Jeder Anwender hat die Möglichkeit, seine mit SketchUp erstellten, dreidimensionalen Objekte dort einzubringen, wodurch die „SketchUp 3D-Galerie“ täglich wächst. Die Online-Galerie beinhaltet Millionen von dreidimensionalen Objekten, vom Wasserglas bis zum komplexen Bauwerk.
Durch die Importmöglichkeiten von SketchUp-Objekten kann nun eine riesengroße Anzahl von 3D-Objekten genutzt werden. Die in der Online-Galerie eingestellten Elemente stehen jedem Anwender kostenfrei zur privaten oder kommerziellen Nutzung zur Verfügung.
Mit ViCADo 2015 können alle SketchUp-Modell bis einschließlich der Dateiversionen SketchUp 2014 und SketchUp 8 in ViCADo-Modelle importiert werden.






Erzeugung von STL-Druckdaten für 3D-Drucker

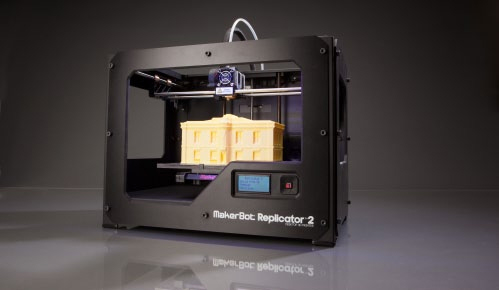

3D-Drucker ermöglichen eine räumliche Ausgabe von virtuellen Objekten. In extrem dünnen Schichten wird das zu erstellende Modell schichtweise erzeugt. Als Druckmaterial wird in der Regel eine unter Hitzeeinfluss formbare Kunststoffmasse verwendet.



Mit ViCADo 2015 kann das virtuelle Gebäudemodell als STL-Druckdaten zur Steuerung von 3D-Druckern exportiert werden. Das STL-Format wird von den meisten 3D-Druckern unterstützt und erlaubt die Erstellung von dreidimensionalen Gebäudemodellen.

DWG-Export: Farberkennung für TrueType-Schriften
Für den 2D-Datenaustausch von Plänen zwischen Architekten, Ingenieuren und Fachplanern steht Anwendern die DWG-Schnittstelle zur Verfügung. ViCADo 2015 bietet bei der Exportmöglichkeit von 2D-DWG-Dateien eine automatische Farberkennung für TrueType-Schriften an. Der in ViCADo 2015 gewählte Farbwert einer TrueType-Schrift wird beim Export von Grafikelementen über die DWG-Schnittstelle automatisch ermittelt. TrueType-Schriftarten erscheinen nachfolgend in der exportierten DWG-Datei mit der in ViCADo gewählten Farbe.

Systemvoraussetzungen
ViCADo 2015 erfordert keine besondere Hardware. Die Mindestvoraussetzungen werden bereits von 2-3 Jahre alten Rechnern erfüllt und die empfohlene Konfiguration spiegelt die Ende 2014 üblichen Rechnersysteme wider.

Die empfohlene Konfiguration sollte bei einer Neuanschaffung eines Rechners berücksichtigt werden; die Mindestvoraussetzung sollte erfüllt sein, damit eine Projektbearbeitung mit der ViCADo 2015 überhaupt sinnvoll möglich ist.

Die mb WorkSuite wird ständig auf dem Stand der Technik gehalten, um ein Maximum an Leistung und Nutzen zu bieten. Dies gelingt nur durch die optimale Ausnutzung der Systemfunktionen aktueller Betriebssysteme.

Unterstützte Betriebssysteme:
• Windows Vista, SP2 (32-/64-Bit)
• Windows 7 (32-/64-Bit)
• Windows 8, 8.1 (32-/64-Bit)

Hinweis: ViCADo 2015 ist auch unter Windows 10 installierbar und lauffähig!

Andere Betriebssysteme werden nicht unterstützt.

Weitere Informationen mit Bestellmöglichkeiten finden Sie hier: ViCADo 2015
